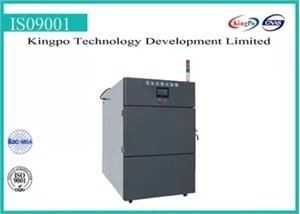

Equipamento de testes da bateria de 6.5KW EV

Aplicação de produção:

l produtos eletrônicos à mão com baterias do Lítio-íon;

l produtos eletrônicos portáteis com baterias do Lítio-íon que podem ser levadas no bolso e ser usadas;

l outros produtos eletrônicos portáteis com baterias que podem ser bolso dentro levado e usado;

l teste da lavagem com produtos eletrônicos que instalam baterias não-usuário-substituíveis;

Característica do principal e da estrutura do projeto:

l câmara interna: SUS#316 avançou de aço inoxidável; Externo: Chapa de aço pintada

l máquina de lavar especial e material de gerencio da lâmina: Ácido de aço inoxidável, forte de SUS#316 e resistência e prova de corrosão alcalinas. Equipado com a 1 mini bateria e a 1 grande bateria (por exemplo IPAD usou a bateria); fácil deslocar.

l que a porta é equipada com o interruptor do sensor da segurança. Sob a condição da abertura da porta, o poder será eliminado vigorosamente e para parar a operação para evitar o damge causado por operadores não-profissionais e para dar a proteção final.

l caixa da lavagem de A com a hélice de gerencio conduzida pelo servo motor e pelo motorista servo com controle exato da velocidade de operação.

l a lâmina de lavagem está levantando a estrutura. Há duas vantagens: o líquido 1.Washing pode ser reciclado. Não há nenhuma necessidade de adicionar a água e a solução para cada teste. Poupa o problema do usuário da relação da solução e reduz o tempo do teste para 20-30min; 2.When que instala a bateria, o verificador não tem nenhuma necessidade de dobra sobre para a instalação no tanque de lavagem. Cada teste pode instalar 4 baterias, que é um projeto mais humanístico.

l que o tanque de água é separado do tanque de solução. O usuário não tem nenhuma necessidade de adicionar a solução proporcionada ao tanque de lavagem. Durante o processo do teste, quando a evaporação da água conduz ao escassez de água no tanque de água, o dispositivo derramará na solução proporcionada do tanque de água para testar a câmara, que asseguram a concentração da solução.

l adota o módulo inteligente da temperatura de P.I.D control.PLC é módulo japonês da temperatura de Omron com controle exato e erro minimizado.

l controle de relação da Humano-máquina com projeto científico e rigoroso e operação automática. Pode correr automaticamente após ter estabelecido o programa na superfície. Sob a circunstância da indústria de que um teste de lavagem é considerado como uma inspeção imperativa, resolve a inconveniência e a histerese da lavagem artificial da bateria, que não somente extremamente para aumentar a precisão e a eficiência, mas para salvar igualmente a energia e os custos laborais.

Especificação

l temp da câmara do teste. escala: temp.~80℃ normal (ajustável; ajuste arbitrariamente), temp geral.: 45±2℃;

l precisão: ±0.5℃;

l Temp. uniformidade: ±2℃;

l diâmetro interno do tambor do tanque de lavagem: 650 milímetros * 550 milímetros;

l profundidade interna do tambor do tanque de lavagem: 550 milímetros;

l dimensão interna (que inclui o tanque de lavagem): 700*700*1000mm (W*D*H);

l mistura: fixado no dispositivo de gerencio (lâmina de lavagem) e para fazê-lo que gerencie para 0.5h na solução na velocidade de 60r/min;

l material de gerencio: SUS#316 de aço inoxidável;

l material interno: SUS#316 de aço inoxidável;

l sistema de condução: servo motor importado e motorista servo com precisão alta;

l velocidade da desidratação: remova a solução automaticamente ou manualmente; o dispositivo de gerencio (lâmina de lavagem) funcionará para 10min na velocidade de 800r/min (indicado);

l tempo do teste: 0-9999H/M/S pode arbitrariamente ser ajustado;

l modo de controle da temperatura: controle esperto de P.I.D;

l poder do tubo do aquecimento: 6KW;

l material da tubulação de aquecimento: tubulação de aquecimento do titânio; resistência da alta temperatura e de corrosão com vida útil longa;

l sistema de controlo: Controle de relação da humano-máquina do PLC de Taiwan Yonghong, que terminará o teste automaticamente após ter ajustado parâmetros, com o módulo seguro do desempenho e da elevada precisão.

l solução da lavagem: faça uma solução em um pH de 11.0±0.1 (pode usar uma fração maciça de 0,004% NaOH) (feitos por usuários)

l embebe: fixe a amostra no dispositivo de gerencio (lâmina de lavagem) na solução (300mm±10mm-height do nível líquido à posição central da bateria) para 0.5h; mantenha a temperatura da solução no ℃ (45±2);

l externo: chapa de aço pintada; camada resistente de alta temperatura com lãs da isolação;

l estrutura do dispositivo: 4 polias e cálices universais para a posição facilmente exigida do movimento e da fixação.

l simension externo: 000*1260*2200 milímetro (L*W*H);

l poder: C.A. 380V, 50HZ, 16A (precise de ser equipado com o condicionador de ar independente);

l poder da máquina: 6.5KW

Condições externos do uso:

1. temperatura ambiental: - 10~30℃

2. umidade ambiental: ≦60%

3. fonte de alimentação: sistema de quatro fios trifásico, aterrar seguro.

Componentes:
