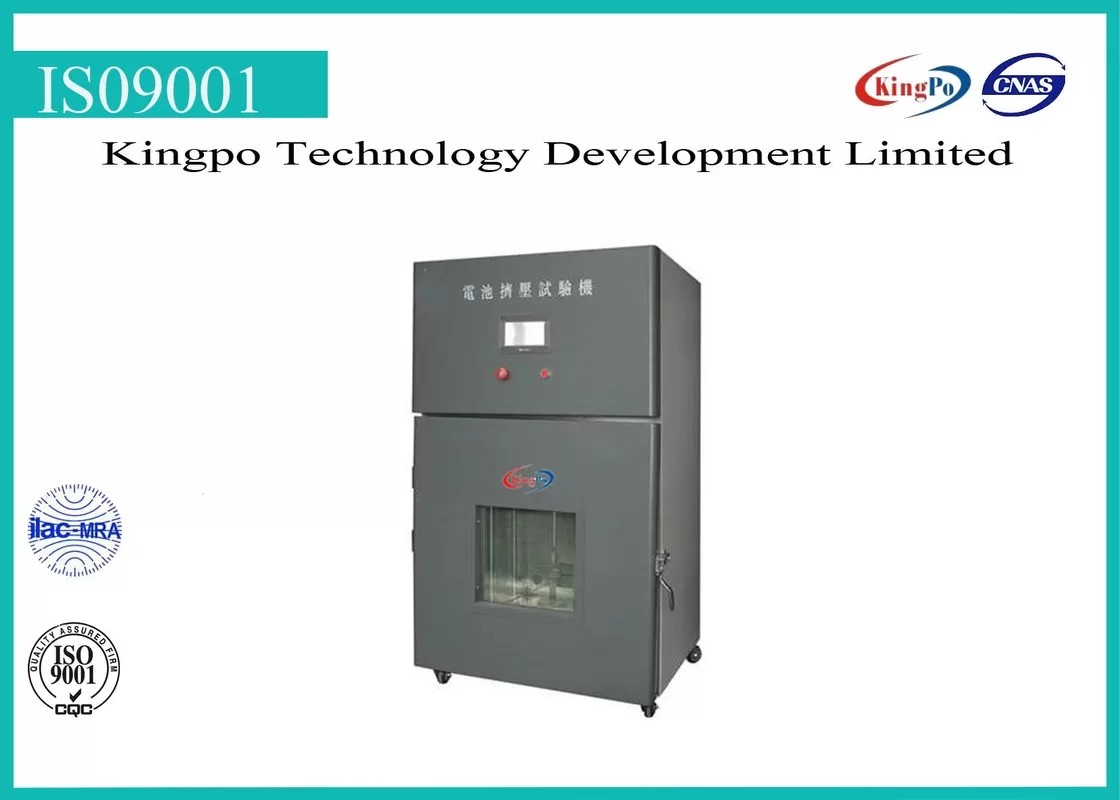

o verificador da bateria recarregável de 380V 50Hz esmaga o espaço 300 * 300 * 300mm

Descrição

Este dispositivo é uma câmara nova do teste combinada com a câmara do teste da temperatura e a câmara do teste do esmagamento. Este dispositivo é projeto e o acordo manufaturado aos standard internacionais UN38.3, IEC62133, IEC60086-4 etc., pode simular um ambiente de teste da temperatura, pode igualmente monitorar para detectar o resultado da análise sob este ambiente. É uma boa escolha para a bateria, capacitores, produtos eletrônicos simula o equipamento de teste.

Construção

Sistema da força do esmagamento

Dispositivo do limite do curso

Sistema da aquisição da tensão

Sistema de controlo da temperatura

Especificações

Força do esmagamento: 1-19.6KN (g=9.81N/kg)

Velocidade do esmagamento: 1-20mm/s

Erro da velocidade: ±1%

Espaço do esmagamento: 300 * 300 * 300mm

Superfície do esmagamento: diâmetro 150mm

Força do esmagamento: 1-19.6KN (g=9.81N/kg)

Erro da força: ±1%

Erro do deslocamento: ±0.5%

Movimentação: hidráulico (óleo L-HM46)

Motor: servo motor

Temperatura do teste: 0-100 centígrado

Onda da temperatura: ±0.5 centígrado

Elevação da temperatura: 3 ℃/minutos

Refrigerar da temperatura: 1 ℃/min

Medida da escala da tensão: 0-50V

Definição da tensão: 1mV

Frequência da aquisição da tensão: 110Hz máximo

Tempo do teste: 0-99hour

Saída de dados: RS232

Língua: En & Ch simplificado

Fonte de alimentação: 380V 50Hz, 1.5KW

Tomada: 5 pinos redondos obstruem

características

Limite do curso, queda de tensão que detecta a função;

O resultado da análise pode visão e armazenado ou cópia no computador;

Painel de aço inoxidável da espessura interna de 1.5mm;

Painel de aço da espessura externo de 1.0mm;

Proteja contra explosões;

O manual da operação escreve na língua inglesa

Procedimento da operação

A instalação

Sugira instalar este equipamento em uma terra ou em uma plataforma lisa e estável, em um ambiente da temperatura ambiente com fonte de alimentação de 380V 50Hz, e mantenha 1000mm longe do outro equipamento e parede como abaixo.

Operationsteps

1) conecte a câmara do teste e o computador, gerencie o poder sobre (câmara 380V 50Hz do teste, computador 220V 50Hz)

2) software de controle corrido do esmagamento e software da aquisição da tensão

3) software de controle do esmagamento

Há 5 botões na linha superior:

Ajustando a ligação a:

Força-Elong – para indicar a curva da força e do deslocamento

Força-tempo – indicar a curva da força

Eong-tempo – indicar a curva do alongamento

Multi-gráfico – para indicar o multi-gráfico

TestResult – para indicar, economias e resultado da análise da cópia

Esmague a ação do teste e a velocidade pode ajustar no lado direito

4) software da aquisição

Fazer duplo clique o software, sistema da aquisição da tensão do lançamento

A opção do arquivo conduz a:

Novo… – para criar o arquivo novo do teste

Aberto – aberto existe o arquivo do teste

Ajuste – ajuste dos parâmetros do teste

Exportação – dados de teste da exportação

Parado – software da saída

A opção do controle conduz a:

A tensão calibra… - calibração do software

Comece – o trabalho do começo da aquisição da tensão

Pare – o trabalho da parada da aquisição da tensão

Depois de 9 botões correspondentes:

1 – novo…

2 – aberto

3 – exportação

4 – supressão

5 – ajuste

6 – tensão para calibrar…

7 – começo

8 – parada

9 – parado

E opção da língua (inglesa ou chineses)

Se nós criamos o arquivo novo do teste,

Nós podemos ajustar parâmetros do teste como necessário, frequência da aquisição, modo ajustados da parada, começando o modo etc.

Então botão da imprensa, e.

De volta à página principal.

5) sistema de controlo da temperatura

A temperatura deve ser controlado no écran sensível.

Pode alterar e monitorar a temperatura em monitorar a relação no écran sensível. Valor e economias exigidos entrados. A câmara correrá automaticamente.

Atenção

1) Este equipamento deve ser colocado na terra ou na plataforma nivelada, em um ambiente da temperatura ambiente 25±10℃, a umidade 50±30%RH.

2) Mantenha este equipamento longe do calor ou da fonte da corrosão.

3) Trave duas rodas dianteiras quando equipamento no lugar.

4) Para a segurança, o teste da conduta com a porta da visão aberta é proibido. E se não necessário, não observe o teste na frente da janela de visão.

5) Limpo: antes e depois de cada teste para limpar fora a câmara e o interior com o pano de algodão limpo para manter o instrumento puro.

6) Inoxidável: Verifique o tempo o instrumento que as peças ativas estão funcionando corretamente, estão pondo a manteiga sobre a haste do reparo após cada teste para o manter para trabalhar lisamente. Pulverize o óleo antiferrugem na placa do revestimento e na construção de aço para impermeabilizar a oxidação.

7) Sem energia da volta: sem energia da volta após o teste; sugira o em-poder uma vez por mês se não será usado por muito tempo.

8) Se a bateria no fogo ou no fumo, esgota por favor o gás exterior no tempo.
