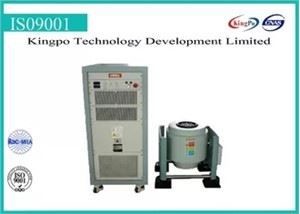

Sistema de testes eletromagnético da vibração para o automóvel da placa de circuito

I. Produto Aplicação

O teste de vibração é um processo de excitação ou chocante algum parte ou dispositivo para observar sua reação no ambiente real. O teste de vibração é aplicado extensamente em muitos campos, variando da placa de circuito, do avião, do navio, do foguete, do míssil, do automóvel, do aparelho eletrodoméstico e de outros produtos industriais. Labtone pode oferecer-lhe a proposta inteira da vibração e do teste, e fornecê-lo os certificados da qualidade dos produtos de acordo com nacional e standard internacionais, incluindo padrões do GB, do GJB, do UL, do JIS, do RUÍDO, do ISO, das BS, do mil., do IEC e do ASTM.

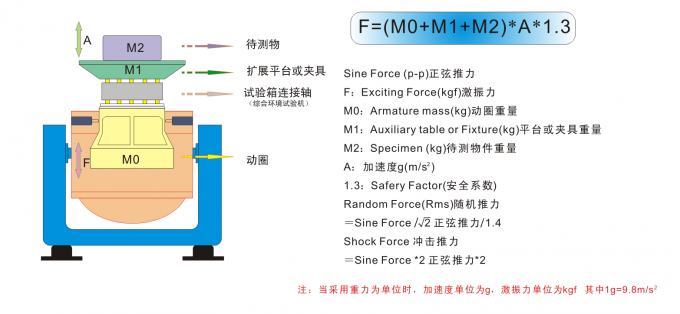

II. tipo fórmula da seleção do vibrador e diagrama estrutural do gerador da vibração

①As condições de teste forneceram por sua empresa; Tipos de teste do ②: varredura do seno; aleatório; Escala da resposta de frequência do ③: 2 à fórmula do ④ 3000Hz: (G)= (2πf) 2Dcm/980≒A=0.002DmmF2 D=A/0.002F2

×A de F=M (quilograma) (g)

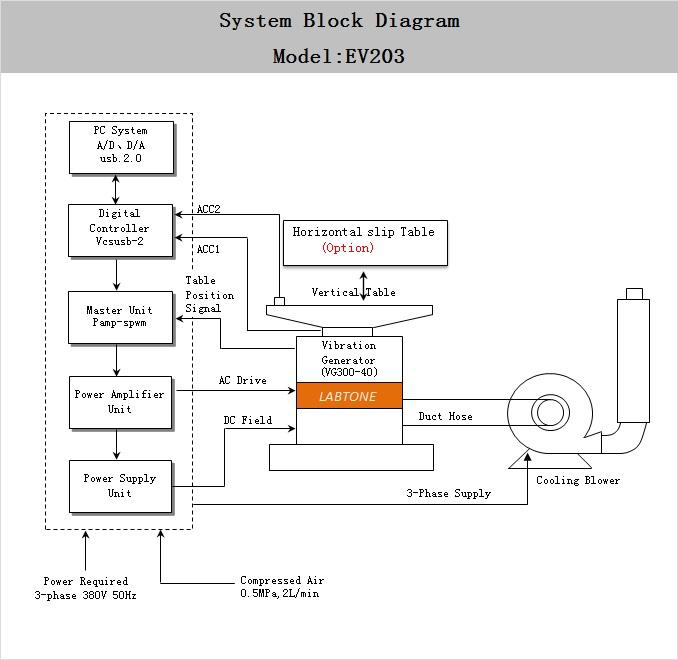

III. diagrama de bloco do princípio do equipamento

Diagrama da instalação do verificador da vibração

IV. configuração de equipamento

V. Técnico Parâmetro

VI. Introdução ao desempenho do equipamento

6,1 tabela VG300-25 da vibração

6.1.1 a tabela da vibração da armadura é fornecida com o molde e a armadura manualmente processada, o sistema de apoio pneumático fotoelétrico da carga e o guia axial do duplo-rolamento. O guia do duplo-rolamento tem uma função especial. Tem a durabilidade excelente e pode reduzir o cruzamento e a rotação dinâmicos axiais no processo do teste de vibração.

6.1.2 bobina da excitação é da estrutura magnética dobro do circuito com baixo escapamento do fluxo e campo magnético uniforme.

6.1.3 fosfatar avançado da superfície da tabela e as tecnologias automotivos da pintura são aplicadas para que a superfície resista o desgaste e a oxidação por muitos tempos.

6.1.4 a estrutura refrigerando do ar de entrada da tabela com ventilador de baixo nível de ruído e a tabela melhorada é aplicada, a bobina da excitação é do canal celular, o laço magnético médio é do canal da separação da dupla camada, assim que o projeto novo do canal é aplicado para aumentar o efeito refrigerando.

6,2 a tecnologia do MOSFET ou do IGBT do amplificador de potência do interruptor digital do SA com desempenho seguro é usada para o amplificador de potência do interruptor digital do SA. a. estabilidade e confiança altas. b. consistência com exigências padrão do “CE” da UE. C. O amplificador de potência tem o sinal alto à relação de ruído como a tecnologia da modulação de largura de pulso da dobro-frequência do seno é usada. d. a eficiência de comutação é alta como o princípio de funcionamento da fonte de alimentação de comutação é usada. e. a tecnologia de partilha atual eletrônica automática é usada. f. boa segurança.

6,3 sistema de proteção do servo

Tem as funções completas da proteção, incluindo a sobretensão da grade, a sob-tensão, a perda da fase, a falha da lógica, a condução do módulo de poder completamente, a temperatura excessiva, a saída da sobrecarga, a saída da sobretensão, a movimentação da fonte de alimentação, o sobre-deslocamento da tabela, a temperatura da tabela, o bloqueio externo, etc.

6,4 a plataforma de alargamento do vertical a plataforma de alargamento geralmente é usada como uma plataforma da grande instalação dos espécimes que podem ser quadrados, redondo ou definida por usuários. A fim reduzir o impacto dinâmico na plataforma de alargamento, todas as plataformas de alargamento devem ser assunto à análise da frequência modal modelando, e estas plataformas geralmente são feitas da liga do magnésio e unidas com umedecimento de materiais.

6,5 sistema centrando-se fotoelétrico automático ajusta automaticamente a posição da armadura para mantê-la no estado do equilíbrio. O sistema centrar-se automático é usado para assegurar-se de que a armadura seja no centro durante a carga e processo do descarregamento.

7. A introdução ao controlador digital da vibração de The do controlador da vibração é de sistema avançado da estrutura da distribuição, e o controle de circuito fechado é conseguido pelo processador de DSP. O PC é independente do laço de controle para assegurar o tempo real e a eficiência elevada do sistema de controlo oportuno e a responder rapidamente a todas as mudanças do sistema de teste, e assegura a estabilidade e a elevada precisão de controle. o processador flutuante de 32 bits de DSP com frequência preliminar até 300MHz e 24 definições mordidas ADC/DAC são usados para o hardware na coordenação com filtração digital flutuante da elevada precisão e tecnologia de design de baixo nível de ruído do circuito do hardware. A escala aleatória dinâmica do controle do controlador é mais do que 90dB e o sinal à relação de ruído são mais do que 100dB.
