| Lugar de origem: | China |
|---|---|
| Marca: | KingPo |
| Certificação: | ISO 17025 Calibration certificate |
| Quantidade de ordem mínima: | 1 |
| Preço: | To be quoted |
| Detalhes da embalagem: | caixa de segurança |
| Tempo de entrega: | 25~30 dias de trabalho |
| Termos de pagamento: | 100% TT adiantado |
| Habilidade da fonte: | 3~5 unidades pelo mês |
Padrão: IEC 60884-1 2013 cláusulas 28.1.2 e figura 40

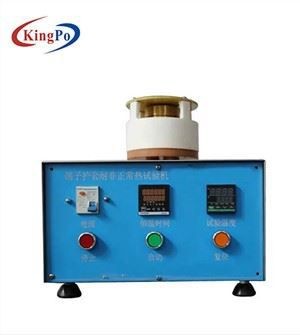

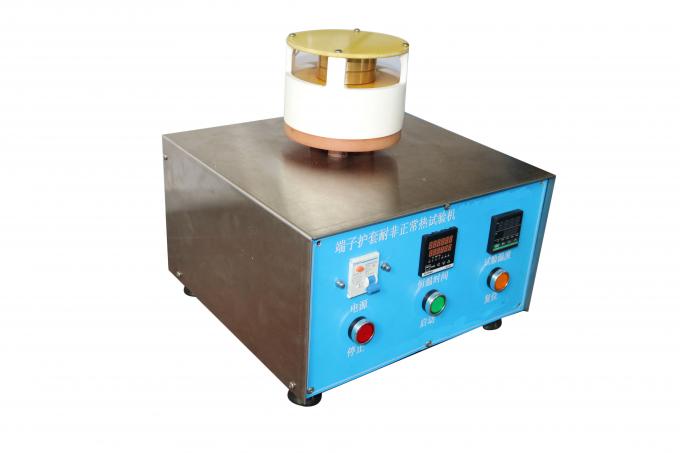

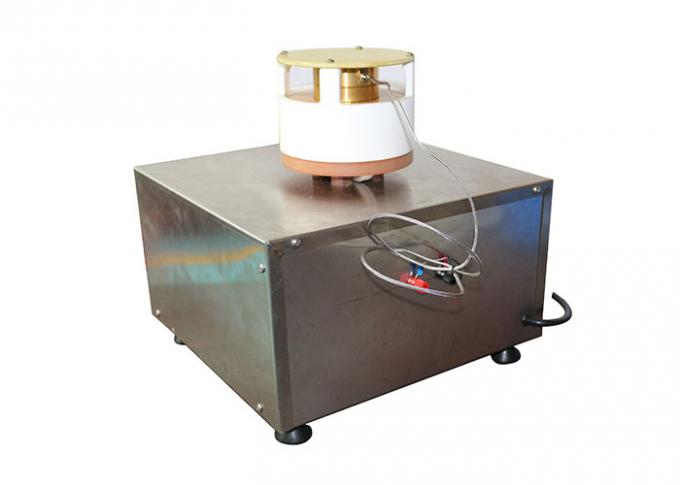

Aplicação: Este dispositivo é uso para testar a resistência ao calor anormal de isolar as luvas dos pinos da tomada
Amostra do teste: Luvas de isolamento dos pinos da tomada
Característica: Na concessão com as exigências padrão, na resistência de teste ao calor e no fogo das luvas de isolamento dos pinos da tomada
Parâmetros:
| Artigo | Parâmetros |
| Peça da isolação | 5 milímetros de espessura, círculo e plano, igual do diâmetro duas vezes à dimensão permissível máxima da cara do acoplamento da amostra do teste |
| Parte b do metal (dispositivo elétrico) | o bronze, comprimento pelo menos 20 milímetros, fornece dispositivos elétricos obstrui de acordo com o padrão relevante |
| Distância entre a peça da isolação e a peça de metal | 3±0.2mm, asseguram a convecção do ar em torno do pino |
| Distância do par termoelétrico ao parte b do metal | 7±0.5mm |
| Furo para o pino da tomada no parte b do metal | 0,1 milímetros maiores do que as dimensões máximas dos pinos |
Descrição padrão
28.1.2 o espécime de uma tomada com os pinos fornecidos com as luvas de isolamento é testado por meio do instrumento do teste segundo as indicações de figura 40.
Este instrumento do teste consiste em uma placa de isolamento A e de um parte b do metal: entre estas duas peças um espaço aéreo de 3 milímetros será fornecido e esta distância será obtida com os meios que não danificam a circulação de ar em torno dos pinos.
A superfície dianteira da placa de isolamento A será redonda e plana e terá um igual do diâmetro duas vezes à dimensão permissível máxima da cara do acoplamento da tomada dada no
folha padrão relevante.
A espessura desta placa de isolamento será 5 milímetros.
O parte b do metal será do bronze e terá, sobre pelo menos 20 milímetros, a mesma forma que o esboço máximo da tomada de acordo com a folha padrão relevante.
O resto desta peça de metal será dado forma assim que o acessório sob o teste está aquecido através dele pela condução, e a transmissão de calor ao acessório sob o teste pela convecção ou pela radiação está reduzida a um mínimo.
Um par termoelétrico será introduzido em uma distância de 7 milímetros da superfície dianteira da peça de metal em uma posição simétrica, segundo as indicações de figura 40.
As dimensões dos furos para os pinos no parte b do metal serão 0,1 milímetros maiores do que as dimensões máximas dos pinos dados na folha padrão relevante e nas distâncias entre os pinos serão as mesmas que aqueles dados na folha padrão relevante; a profundidade dos furos será suficiente.
A ANOTAÇÃO 1 o parte b do metal pode ser feita partes de dois ou mais componentes, para finalidades da limpeza do furo.
Os espécimes estão introduzidos no instrumento do teste, colocado na posição horizontal a mais desfavorável, quando o instrumento do teste alcançou uma temperatura constante, medida por meio do par termoelétrico, (120 ± 5) do °C para os acessórios que têm uma corrente avaliado de 2,5 A, e (180 ± 5) no °C para os acessórios que têm uma avaliação atual mais alta.
A temperatura é mantida nos valores relevantes para 3 H.
Os espécimes são removidos então do instrumento do teste e permitidos refrigerar para baixo à temperatura ambiente, em que são mantidos no mínimo 4 H.
As luvas de isolamento dos pinos dos espécimes então são submetidas a um teste de impacto de acordo com a cláusula 30 mas feitas na temperatura ambiental, e ao assunto à inspeção visual.
A NOTA 2 durante a inspeção visual, nenhumas quebras nas luvas de isolamento deve ser visível com visão normal ou corrigida sem ampliação adicional, e as dimensões das luvas de isolamento não devem ter mudado para danificar a proteção contra o contato acidental.
