| Lugar de origem: | China |
|---|---|
| Marca: | KINGPO |
| Certificação: | calibration certificate |
| Quantidade de ordem mínima: | 1 |
| Preço: | To be quoted |
| Detalhes da embalagem: | caixa de madeira da segurança |
| Tempo de entrega: | 25 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 5 grupos pelo mês |
| Raio de oscilação do tubo: | 600mm | Interno: | L1300*D1300*H1300mm |
|---|---|---|---|
| Externo: | L1800*D1520*H1950 | medidor de fluxo: | 0-3L/min |
| Material do tubo: | sus304 de aço inoxidável | Diâmetro interno do tubo: | 15mm |
| Realçar: | câmara de oscilação do teste do tubo de 600mm,Câmara de oscilação do teste do tubo IPX3,Verificador do à prova de água IPX3 |
||

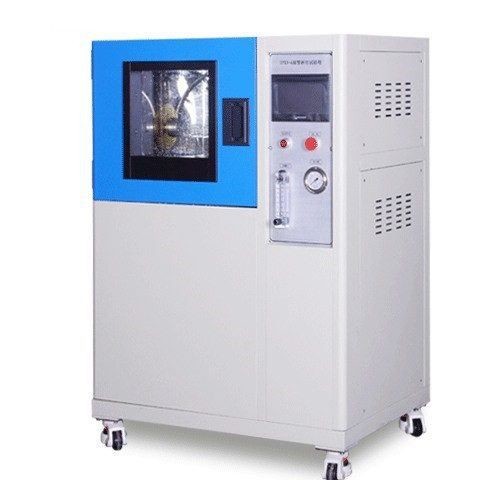

proteção de oscilação do ingresso da câmara IPX3 IPX4 do teste do tubo de 600mm
Câmara de oscilação do teste do tubo de R600 IPX3 IPX4
Para verificar a proteção contra a água com o bocal de pulverizador do furo de 0,4 milímetros são usados para provar os graus de proteção para os segundos numerais característicos 3 e 4" proteção contra resp da água de pulverização”. “Proteção contra o espirro da água”.
O teste de oscilação do tubo é um de diversos métodos usados para testar as capacidades da proteção de água de cercos para os artigos eletrônicos que são esperados ser expostos à chuva ou molhar o pulverizador.
Este teste é usado para cumprir as exigências de IPX3 e de IPX4 em IEC 60529. No teste descrito em IPX3 e em IPX4 com um tubo de oscilação, o espécime é no centro ponto colocado do semicírculo definido pelo tubo de oscilação. É sujeitado então a um pulverizador da água em uma pressão definida testar para o escapamento.
O tubo de oscilação terá furos do pulverizador sobre 120° do tubo para IPX3 e sobre o 180° completo para IPX4. Em IPX3 o tubo oscilará ou ao lado 60° do vertical. Para IPX4 o tubo viaja com um ângulo quase de 340°. O espécime precisa de ser colocado dentro de 200mm do tubo. Por este motivo os tubos diferentes do tamanho são necessários testar espécimes diferentes do tamanho.
Características
— Controlador de tela táctil e PLC
— Os tubos de oscilação são de aço inoxidável
— Lnozzles inoxidáveis do stee removíveis para limpar ou substituir
— Os bocais podem beturned de ligar/desligar para ajustar o arco do pulverizador do tubo
— A unidade da fonte de água inclui o filtro de água, a bomba, o medidor de fluxo, a válvula eletromagnética e a válvula do interruptor.
— Apoio de aço inoxidável do espécime com ajuste de altura fácil
— Apoio de aço inoxidável do espécime com selado inteiramente para impedir o escapamento da água
— - Soquete impermeável da rotação de Powersupply para a amostra
Especificações de oscilação da câmara do teste do tubo IPX3-IPX4:
|
Não. |
Artigo |
Parâmetro |
||
|
1 |
Modelo |
KP-IPX34C-200 |
KP-IPX34C-400 |
KP-IPX34C-600 |
|
2 |
Tubo de oscilação com raio (milímetros) |
R200 |
R400 |
R600 |
|
3 |
Dimensões internas (milímetros) |
L500*D500*H500 |
L900*D900*H900 |
L1300*D1300*H1300 |
|
4 |
Dimensões externos (milímetros) |
L1000*D700*H1400 |
L1400*D1120*H1750 |
L1800*D1520*H1950 |
|
5 |
Medidores de fluxo (L/mm) |
0-1 L/MIN |
0-2L/min |
0-3L/min |
|
6 |
Diâmetro da tabela da plataforma giratória (milímetros) |
∮200 |
∮400 |
∮600 |
|
7 |
Altura da plataforma giratória (milímetros) |
150-250mm |
350-600mm |
550-1000mm |
|
8 |
Diâmetro interno do tubo (milímetros) |
15 |
15 |
15 |
|
9 |
Bocal (milímetros) |
0,4 milímetros |
0,4 milímetros |
0,4 milímetros |
|
10 |
Ângulos de oscilação |
IPX3: 60° do centro (120° total) IPX4: 360° do centro (perto do total 360°) (o padrão aceita pouco ângulo para permitir a sala para o apoio da amostra) |
IPX3: 60° do centro (120° total) IPX4: 360° do centro (perto do total 360°) (o padrão aceita pouco ângulo para permitir a sala para o apoio da amostra) |
IPX3: 60° do centro (120° total) IPX4: 360° do centro (perto do total 360°) (o padrão aceita pouco ângulo para permitir a sala para o apoio da amostra) |
|
11 |
Velocidade de oscilação |
segundo 4. para 2 x 120° para (10 RPM) 12 o segundo IPX3. para 2 x 360° para IPX4 (10 RPM) |
segundo 4. para 2 x 120° para (10 RPM) 12 o segundo IPX3. para 2 x 360° para IPX4 (10 RPM) |
segundo 4. para 2 x 120° para (10 RPM) 12 o segundo IPX3. para 2 x 360° para IPX4 (10 RPM) |
|
12 |
Material de oscilação do tubo |
SUS304 de aço inoxidável |
SUS304 de aço inoxidável |
SUS304 de aço inoxidável |
|
13 |
Velocidade da plataforma giratória |
1-5r/min |
1-5r/min |
1-5r/min |
|
14 |
Proteção |
O escapamento, escassez de água, procura um caminho mais curto |
O escapamento, escassez de água, procura um caminho mais curto |
O escapamento, escassez de água, procura um caminho mais curto |
|
15 |
Poder |
250V ou 110V, 1KW |
250V ou 110V, 1KW |
250V ou 110V, 1KW |
