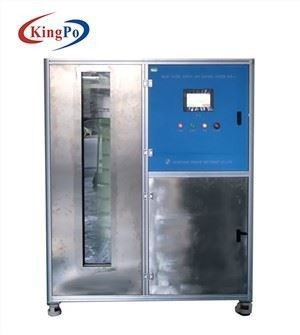

Sistema de controlo de fonte de água do equipamento de teste da proteção do ingresso IPX7

Informações sobre o produto:

A fonte e o sistema de controlo espertos de água são projetados e fabricados de acordo com

exigência padrão de IEC60529 IPX1~IPX8 e exigência relacionada de IEC 60598.

Esta câmara igualmente pode ser usada para testes de imersão da água IPX7.

É usado para o teste impermeável do dispositivo elétrico, tal como os luminaires.

Parâmetros técnicos:

1. A fonte e o sistema de controlo espertos de água são aplicáveis a:

(a) fonte de água para o teste IPX1~IPX6 impermeável

(b) teste de imersão da água de IPX7

(c) armazenamento da água para o teste da tensão da água IPX8

(d) controlo automático para o equipamento impermeável inteiro

2. Método da fonte de água: fonte de água da temperatura constante, fonte de água do caudal constante, fonte de água constante da pressão

3. Processo do controle de fonte da água: Depois que o usuário pré-ajustou o valor da temperatura da água, valor do volume de água e valor da pressão de água no tela táctil, o sistema de controlo da temperatura, medidores eletrônicos ou monitor digital do tempo real do calibre de pressão os valores atuais, leia os valores no PLC com a conversão de dados, para ajustar então automaticamente a velocidade rotatória da bomba através do conversor de frequência.

Controle do tempreture da água: O sistema do PID automàtica controlo e detecta o tempreture da água, escala: temperatura ambiente ~ 95℃ (±1℃).

4.There são grande fluxo e fonte de água pequena das maneiras do fluxo dois.

5. Grande fonte de água do fluxo:

(a) é aplicável à injeção forte do teste e da água de pulverizador da água IPX5~IPX6 de IPX8

(b) escala do fluxo: 10~100L/min

(c) precisão do fluxo: ±0.5L/min

(d) medidor de fluxo: LWGY-15 tipo medidor de fluxo da turbina

(e) bomba de água: Tipo bomba centrífuga de aço inoxidável de CHL8-60L6WBC

6. Fonte de água pequena do fluxo:

(a) é aplicável ao teste IPX1~IPX4 impermeável

(b) escala do fluxo: 1~10L/min

(c) precisão do fluxo: ±0.5L/min

Medidor de fluxo: LWGY-4 tipo medidor de fluxo da turbina

(d) bomba de água: Tipo bomba centrífuga de aço inoxidável de CHL2-30L6WBC

7. Tanque de armazenamento da água:

(a) é aplicável molhar o armazenamento do teste de pulverizador forte da água IPX5~IPX6, injeção de IPX8, da água imersão IPX7

(b) volume: 550L

(c) dimensão: W600mmXD660mmXH1400mm

(d) janela de observação: janela do vidro temperado

(e) dimensão da janela de observação: W200mmXH1250mm

(f) calibre da profundidade: de aço inoxidável

(g) altura do calibre da profundidade: 1300mm, accuracy1mm

(h) controle nivelado de líquido: interruptor de flutuador + tubulação de excesso

8. Suporte automático do elevador da imersão IPX7

(a) distância de levantamento: 0~1250mm

(b) dimensão do suporte: L400mmXW400mm

(c) peso da carga do suporte: 50Kg

9. Controle de IPX8

(a) amplitude da pressão: 0~0.6Mpa

(b) escala de tempo: 0~999999s

10. Armário de controle:

(a) detecção do fluxo: feedback do sinal do fluxo através do medidor de fluxo eletrônico

(b) ajuste do fluxo: ajuste no tela táctil

(c) detecção da temperatura: PID

(d) controlador: PLC de Mitsubishi

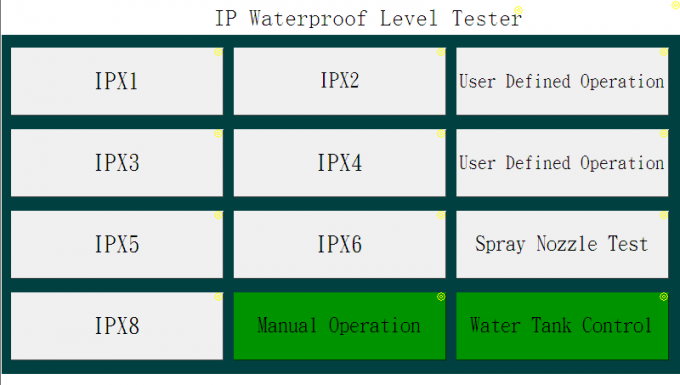

(e) relação amigável: 7 polegadas, tela táctil da cor

(f) função de controle: fonte de água da temperatura constante, fonte de água do caudal constante, fonte de água constante da pressão, e controle de tempo do teste.

(g) função da proteção: a proteção do escapamento, proteção da sobrecarga, procura um caminho mais curto a proteção

11. Filtro: escudo de aço inoxidável, núcleo do filtro fino

12. Material do corpo: liga de alumínio industrial

13. Dimensão exterior: 1400mmX750mmX1600mm

14. Fonte de alimentação: C.A. 380V, 50HZ

Configuração principal:
