| Lugar de origem: | China |
|---|---|
| Marca: | KINGPO |
| Certificação: | calibration certificate |
| Quantidade de ordem mínima: | 1 |
| Preço: | To be quoted |
| Detalhes da embalagem: | caixa de madeira da segurança |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 10 grupos pelo mês |
| Taxa do volume de água: | >10L/min±5% | Pressão: | 50~150kpa |
|---|---|---|---|
| diâmetro externo do bocal: | Ф102mm | diâmetro esférico: | Ф75.5mm |
| defletor: | Removível | Tempo do teste: | pelo menos 5min |
Introdução de produto

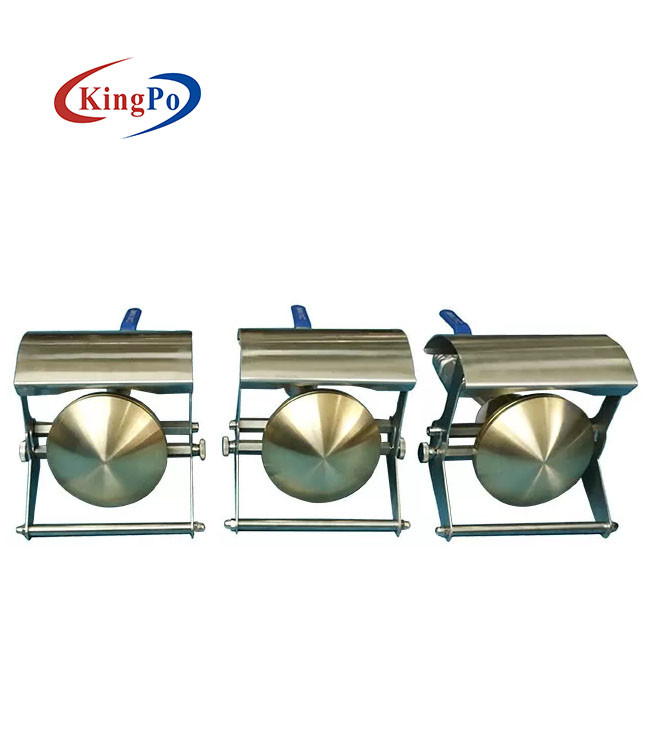

O bocal de pulverizador do GH IPX3/4 é um dispositivo à mão do teste para verificar a proteção contra a pulverização e o espirro da água. A pressão de água pode ser ajustada usando o botão de controle do fluxo no dispositivo para dar o caudal exigido. A pressão pode ser considerada no calibre que é posicionado convenientemente pelo bocal. O teste padrão de pulverizador do bocal é feito às especificações de IEC 60529. A diferença entre IPX3 e IPX4 é que o defletor deve ser removido no teste IPX4. Para fazer o escudo em cada sentido possível está espirrando, este dispositivo pode ser usada com uma tabela de gerencio da amostra.
Parâmetros técnicos
| Artigo | Parâmetro |
| Poder entrado | Fase monofásica AC220V, 50Hz |
| Fonte de água | A taxa do volume de água é >10L/min±5%, pressão é a agua potável 50~150kpa sem inclusão. |
| Parâmetros do bocal de pulverizador |

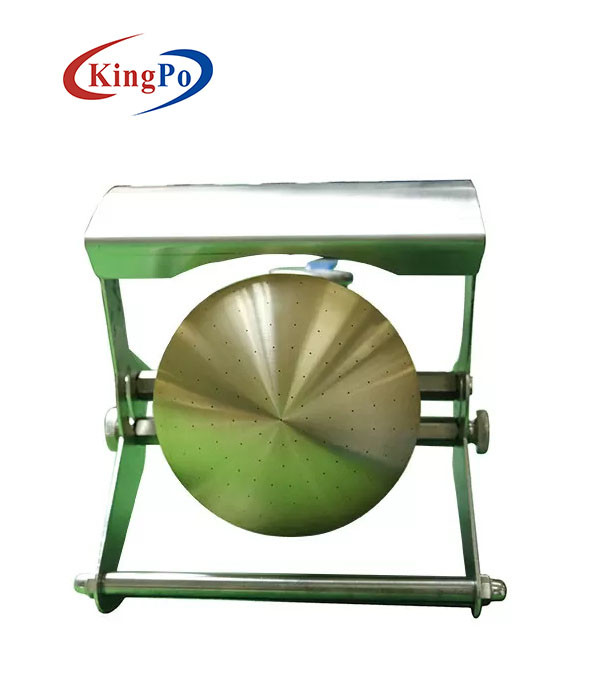

Diâmetro externo: Ф102mm diâmetro esférico: SФ75.5mm 121 furos de Ф0.5mm; 1 furo no centro círculos íntimos 1 de 12 furos em 30°pitch 4 círculos exteriores de 24 furos em 15°pitch Protetor-alumínio móvel Bocal-bronze do pulverizador |
| Volume de água | 10L/min±5%, medidor de fluxo é ajustável |
| Calibre de pressão | 50~150Kpa, escala do calibre de pressão 0~0.25Mpa |
| Defletor | Removível |
| Exigências do local |
A sala de teste impermeável dedicada do IP, a terra deve ser lisa com iluminação Com boa função da afluência e da drenagem. |
| Tempo de teste | Controle manual, pelo menos 5min |

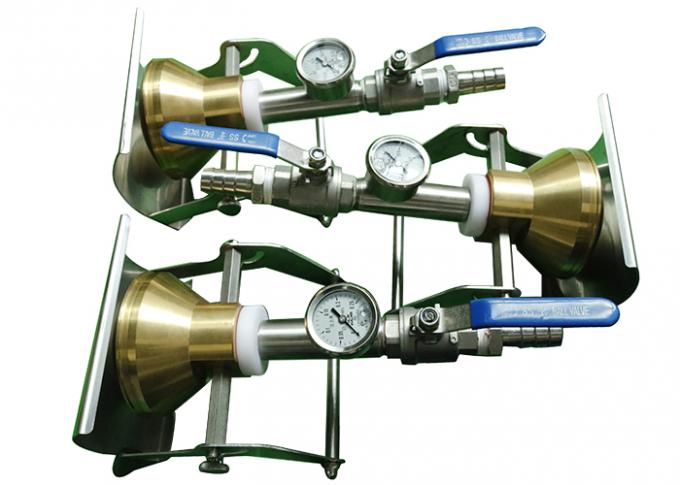

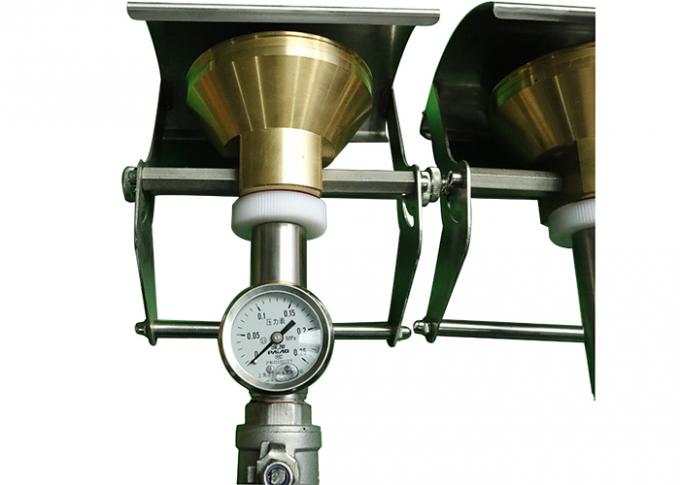

Calibre de pressão
Protetor móvel com contrapeso

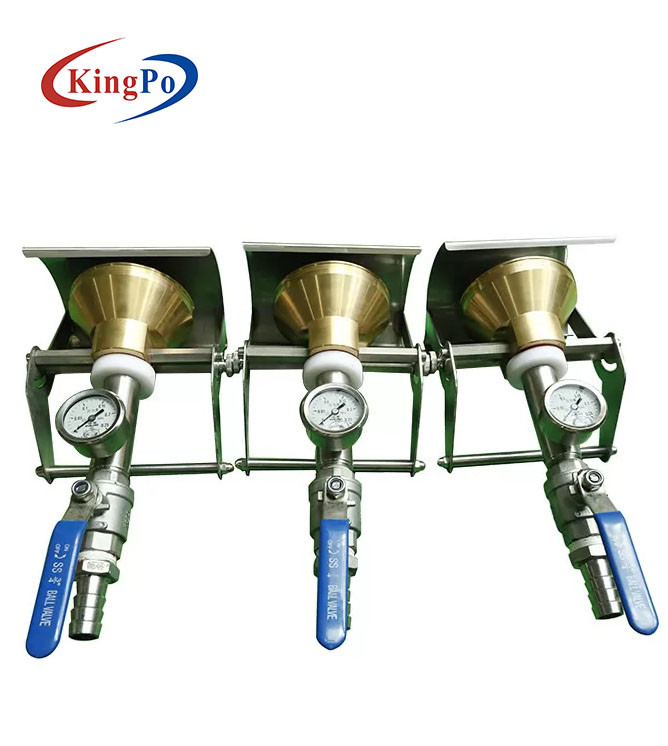

Válvula de bola para o regulamento do volume de água
Conector da mangueira
A instalação e comissão
Instale o medidor do volume de água, a mangueira e o dispositivo molhando como a imagem abaixo mostrada, e abra então a válvula para ajustar o volume de água para ser (10 ± 5%) L/MIN, e verifique se o calibre de pressão mostre a pressão na escala de 50-150KPa. Se o volume de água é menos de 10 litros, a seguir uma bomba de impulsionador deve ser instalada, refere por favor a imagem do sopro.

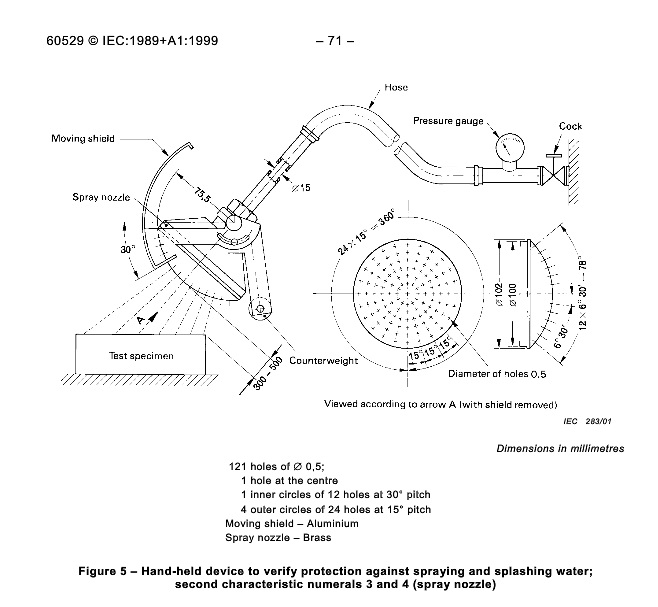

Avaliação impermeável para o teste de amostra IP3: De acordo com IEC60529 a figura 5, com teste do flapper.
Testes de amostra impermeáveis da avaliação IP4: Remova por favor o flapper para fazer a amostra pode ser espirrado em todos os sentidos.
Se você não sabe o usar, por favor clique aqui o usuário HH0803.pdf manual para obter o manual do usuário de tue.
