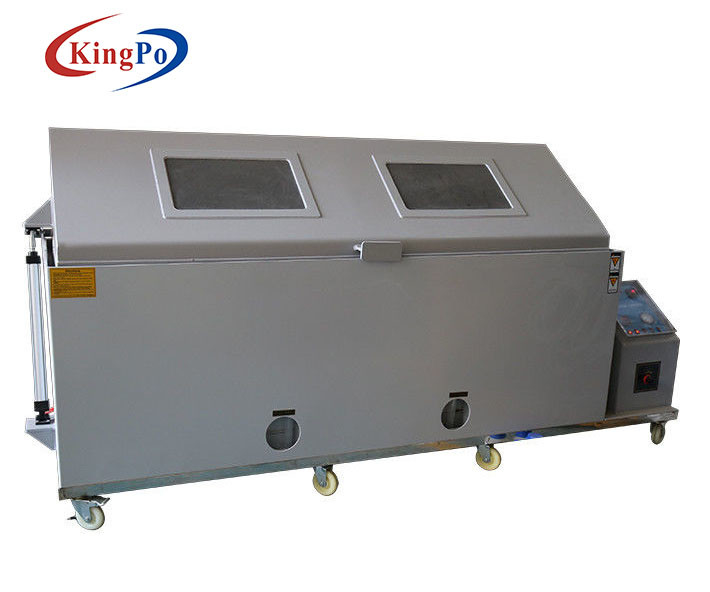

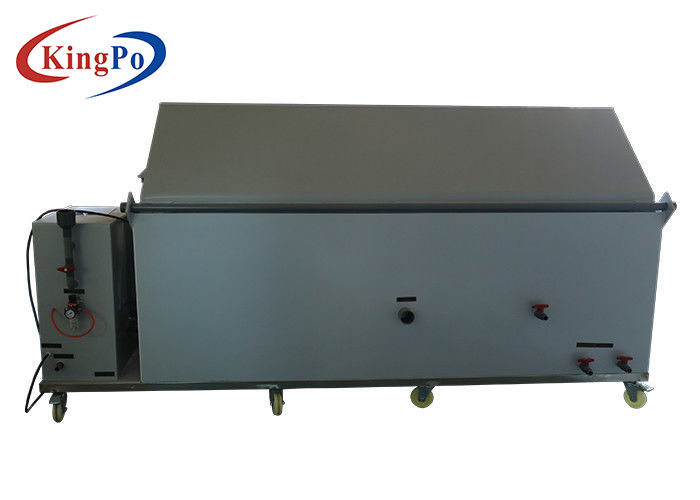

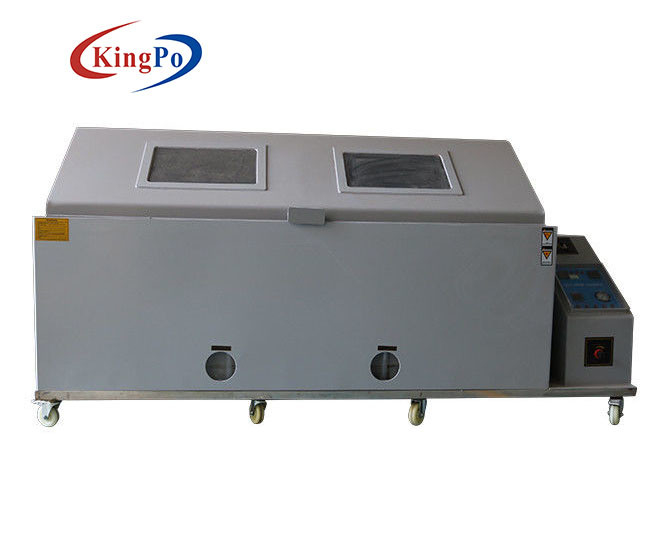

Câmara do teste de corrosão do pulverizador de sal de JIS ASTM para o tratamento de superfície

Torre de pulverizador

O bocal de vidro incorporado é colocado dentro do tubo do pulverizador, e o pulverizador é guiado através do tubo da torre e dispersado na câmara do teste através do dispersador do cone.

Regulador do pulverizador

Ajuste a quantidade de pulverizador aumentando ou diminuindo a. O tanque pré-aquecendo da água salgada está na parte inferior da torre de pulverizador. Sua água salgada é injetada ao tanque da garrafa do reenchimento. O nível de água é controlado pela bola de flutuador automaticamente. Drene a tomada para limpar é colado pela cortiça do silicone na parte inferior do tanque.

Coletor

O pulverizador dos bocais de pulverizador cairá em um recipiente da V-forma 80cm2 na maneira livre da queda e será conduzido à medida de copo pelo tubo.

Cremalheira

A cremalheira é feita do plástico-aço. A carga máxima da cremalheira será 2kg para o único ponto de carregamento ou 10kg para pontos de carregamento dispersados.

Tanque de aquecimento

O tubo de aquecimento em forma de u é equipado com um tanque de aquecimento para a câmara do teste, que é usada aquecendo a água para manter a temperatura no estábulo da câmara do teste, e sua função preservação está aquecendo-se e da calor.

Tubo de medida

Recolha o volume do pulverizador para cada teste.

tanque Água-selado:

Um tanque de água 5cm largo em torno da tampa acrílica transparente é selado com água para impedir que o pulverizador de sal escape.

Balde do ar saturado

É colocado dentro da caixa de controle, e sua função é aquecer e humedecer o ar através deste balde, de modo que o ar alcance a umidade e os pulverizadores saturados.

Entrada do teste

Reabasteça automaticamente a solução de sal do tanque do pré-aquecimento da salmoura.

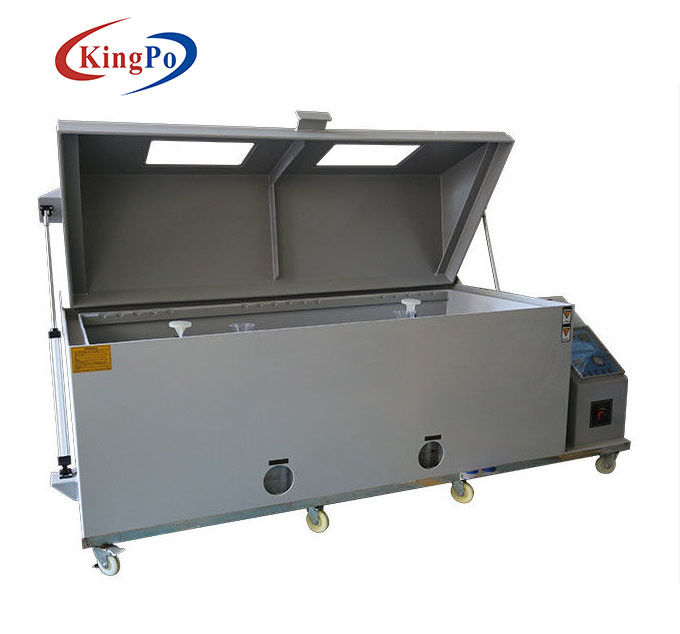

Tampa da câmara

A telhado-como a parte superior transparente com ângulo 100º que cobrem o corpo de testes da máquina e o unificam.

Ajuste a válvula da imprensa

Esta válvula é usada para ajustar a pressão do pulverizador. Pode somente ser ajustada quando o interruptor do pulverizador é girado sobre e a máquina se está operando normalmente (condições de teste 1Kg/² do cm)

Medidor da pressão

Mostra a pressão do ar do balde do saturar-ar ao

bocal (pressão de testes: 1kg/cm2)

Tubulação de exaustão

O diâmetro da tubulação de exaustão é 48mm. O pulverizador na câmara é descarregado através deste furo. Ao testar, é o melhor conectar uma mangueira para conduzir o pulverizador à parte externa. Não obstrua nem tenha a acumulação da água.

Válvula de dreno da câmara

A válvula de bola vermelha é equipada com uma tubulação de água do PVC de 4 pontos. Esta válvula está aberta quando a água da câmara está suja e a água da câmara precisa de ser substituída.

Controlador de temperatura da câmara do teste

Controle a temperatura na câmara de acordo com padrões, a temperatura da câmara é controlado no ℃ 35.

controlador de temperatura do balde do Saturar-ar

Controle a temperatura no balde do saturar-ar, um outro dispositivo de proteção da segurança, o valor de grupo da segurança da temperatura é 5 o ° C mais altamente do que a temperatura real. (Localizado na caixa de controle)

Temporizador

Hora de teste ajustada de 0.1s a 9999hr e para parar a máquina quando o tempo expirar.

Teste de pulverizador da água salgada

35℃ para o controlador da câmara do teste e o 47℃ (40℃-50℃) para o controlador do balde do saturar-ar.

Teste resistente à corrosão

50℃ para o controlador da câmara do teste e o 65℃ (60℃-70℃) para o controlador do balde do saturar-ar.

Interruptor de alimentação

Interruptor de balancim iluminado. Controle os canos principais da máquina inteira.

Interruptor da operação

Interruptor de balancim iluminado. Controle o tanque do aquecedor de água e o sistema do calefator de balde do saturar-ar.

Interruptor do temporizador

Interruptor de balancim iluminado. Controle o poder do temporizador.

Interruptor do pulverizador

Interruptor de balancim iluminado. Controle o sistema de pulverizador.

Interruptor de Defogger

Tipo iluminado do interruptor de balancim. Controle o sistema do defogger e obtenha-o livrado do pulverizador de sal dentro da caixa.

Lâmpada do escassez de água da câmara

A luz será girada sobre e a operação será parada quando o nível de água na câmara é mais baixo do que o limite.

Lâmpada do escassez de água da pressão

A luz será girada sobre e a operação será parada quando o nível de água no balde do saturar-ar é mais baixo do que o limite.

Lâmpada da salmoura da falta

A luz será girada sobre e a operação será parada quando o nível de água de pré-aquecer o tanque da água salgada é mais baixo do que o limite.

:

B:

câmara 1.Test

entrada de ar 8.Compressed

2. Lugar manual do enchimento da água para o balde da pressão

9.Exhaust

tubo 3.Metering

10.Power fonte 230V

entrada 4.Brine

válvula da drenagem 11.Chamber

plano 5.Control

quadro do apoio 12.Cover

6. Ajuste a válvula da imprensa

porta da caixa 7.Control

Modelo

HH0813D

Tamanho interno da câmara (milímetros)

2000x800x600mm (W*D*H)

Tamanho exterior da câmara (milímetros)

2300x1100x1400mm (W*D*H)

Temperatura da câmara do teste

Método do teste de resistência da corrosão 35℃±1℃/do método do teste de água salgada (NSS ACSS AASS) (CASS) 50℃±1℃

Temperatura do tambor da pressão

Método do teste de resistência da corrosão 47℃±1℃/do método do teste de água salgada (NSS ACSS AASS) (CASS) 63℃±1℃

Concentração de sal

A concentração do cloreto de sódio 5% ou a concentração de 5% de cloreto de sódio adicionam 0.26g pelo litro do cloreto de cobre (CuCl2 2H2O)

Pressão de ar comprimido

² de 1.00±0.01kgf/cm

Uma quantidade do pulverizador

² /h de 1.0~2.0ml/80cm (que recolhe pelo menos por 16 horas, tome a média)

Humidade relativa da câmara de teste

Mais de 85%

PH do índice de acidez

6.5~7.2 3.0~3.2

Modo do pulverizador

Pulverizador programável (incluindo o pulverizador contínuo e o pulverizador intermitente)

Encontre os padrões

JIS, ASTM, CNS

Fonte de alimentação

230V, 60Hz
