UL1278 figuram a barra da ponta de prova do dedo do teste 10,2 SM207 para elementos de aquecimento

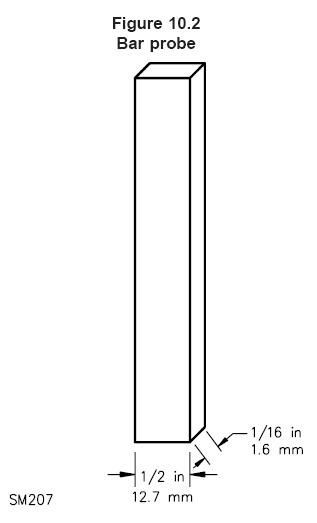

A ponta de prova UL1278 da barra figura 10,2 SM207:

Exigência padrão: UL1278 figuram 10,2 e UL1278 guarda do capítulo 10 de elementos de aquecimento

Detalhes do produto:

Conforma-se à exigência padrão UL1278 do figo 10,2. O punho é feito do nylon e a ponta de prova é feita de aço inoxidável.

Aplicação:

O elemento de aquecimento e qualquer peça do conjunto do elemento (tal como um apoio do elemento, uma bainha e umas peças similares) serão guardados assim que o material inflamável assim como as pessoas estarão protegidos contra o contato dela.

Amostra do teste:

Elementos de aquecimento.

Característica:

O punho + a ponta de prova de nylon, é fabricado de acordo com a figura padrão.

Padrão de referência de UL1278 abaixo:

A guarda 10 de elementos de aquecimento 10,1 10.1.1 gerais o elemento de aquecimento e qualquer peça do conjunto do elemento (tal como um apoio do elemento, uma bainha, e umas peças similares) será guardada assim que o material inflamável assim como as pessoas estarão protegidos contra o contato dela.

10.1.2 algumas projeções do calefator tais como os protetores ou as grades que são pretendidos guardar superfícies quentes do calefator serão fixados positivamente ao calefator como pelos parafusos, os rebites ou a soldadura ou sendo contratado nos entalhes de modo que não possam ser removidas sem o uso das ferramentas, a quebra ou dobra permanente ou distorção.

10.1.3 a aceitabilidade de um protetor é julgada no que diz respeito a sua utilidade geral e no que diz respeito à forma e ao tamanho ou a ambos as aberturas nele, conjuntamente com a distância do protetor do elemento de aquecimento e das outras peças de alta temperatura mencionou em 10.1.1. Salvo menção em contrário em 10.1.5, uma abertura em um protetor está considerada ser aceitável se, com o calefator em qualquer posição de operação pretendida, as seguintes circunstâncias são estadas conformes:

a) A forma e o tamanho de uma abertura são tal que um calibre de teste sob a forma de um cone direito-circular que tem um diâmetro baixo de 2-3/4 polegadas (69,9 milímetros) e de uma altura de 5-1/2 polegadas (139.7mm), vê figura 10,1, são impedidos de tocar o elemento de aquecimento e as outras peças de alta temperatura quando a ponta de prova do cone é introduzida, vértice primeiramente, em toda a maneira. Veja 10.1.4.

b) A forma e o tamanho de uma abertura que permita a entrada verticalmente descendente de uma polegada da ponta de prova 1/2 da barra (12,7 milímetros) largamente e de 1/16 de polegada (1,6 milímetros) densamente, consideram figura 10,2, são tal que uma ponta de prova do triângulo 1/16 de polegada densamente e sob a forma de um triângulo isósceles que tem uma base de 2-3/4 polegadas e de uma altura de 5-1/2 polegadas, considera figura 10,3, são impedidos de tocar o elemento de aquecimento e as outras peças de alta temperatura quando a ponta de prova do triângulo é introduzida, vértice primeiramente, em toda a maneira. Os testes de uma abertura com a ponta de prova do triângulo aplicam-se igualmente onde a inserção verticalmente descendente da barra é impedida pela construção do protetor, pelo uso de uma barreira adicional, ou por ambos, a menos que a barra verticalmente aplicada tender a ser deflexionada para fora - isto é, longe do protetor.

c) A área de uma abertura em uma cara substancialmente vertical de um protetor não é mais de 3-1/4 polegadas quadradas (2100 mm2) se o tamanho e/ou a forma da abertura permitem a entrada de qualquer sentido horizontal de uma ponta de prova verticalmente orientada da haste 1/16 de polegada no diâmetro e na polegada 2-3/4 por muito tempo, considera figura 10,4. Também, veja figura 10,5.
