| Lugar de origem: | China continental |
|---|---|
| Marca: | KINGPO |
| Certificação: | calibration certificates |
| Quantidade de ordem mínima: | 1 |
| Preço: | To be quoted |
| Detalhes da embalagem: | bloco da caixa da segurança ou caixa da madeira compensada. |
| Tempo de entrega: | 20 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 5 grupos pelo mês |
| Padrão: | IEC60587-1984, D2303. | Applcation: | Resistência de avaliação da dispersão do isolador |
|---|---|---|---|
| Método de controle: | Controle do tela táctil do PLC | Corrente da tensão do teste: | 500 ~ 10kV (ajustável) |
| Impedância atual do controle: | 60, 50, 30, 15KΩ | Elétrodo do teste: | 2 pares |
Padrão
IEC60587-1984 e D2303.
Aplicação
Sob a influência da umidade e das impurezas em produtos elétricos, entre as peças vivas da polaridade diferente ou entre as peças vivas e o metal aterrando pode causar o escapamento na isolação. O arco gerado pode causar elétrico procura um caminho mais curto ou descarga elétrica devido à descarga. A perda ou mesmo o fogo causam um fogo. O escapamento que segue o teste é um teste destrutivo executado no material de isolamento para simular as circunstâncias acima, e é usado para medir e avaliar a resistência relativa da dispersão do isolador sob a ação do campo elétrico e da água da impureza na tensão especificada.
Amostra do teste
Materiais e produtos elétricos contínuos de isolação para produtos e aparelhos eletrodomésticos eletrônicos, como: soquetes de relé, tampas de interruptor da comutação, contatores, etc.
Característica

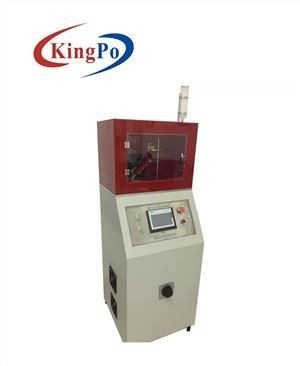

O verificador consiste em uma parte experimental e em uma peça de controle com um projeto integrado para facilitar a instalação e a comissão no local. Escudo da situação de teste e peças estruturais feitos de SUS304 de aço inoxidável ou de bronze; cabeça SUS304 de aço inoxidável, resistência do elétrodo de corrosão de alta temperatura; sistema de controlo exato, estável e seguro da contagem da gota.
Parâmetros
| Método de controle | Controle do tela táctil do PLC |
| Material do elétrodo |
Usando os elétrodos superiores e mais baixos, uma tensão alterna de 2,5 quilovolts a 10 quilovolts foram aplicados. Quando procurar um caminho mais curto a corrente do escapamento é igual a ou maior do que 60mA no circuito do teste, o momento está mantido por 2 segundos. A ação do relé, eliminou a corrente, indicando que a amostra falhou |
| Dispositivo deixando cair | A constante de tempo do dispositivo do gotejamento é ajustável de modo que o volume do gotejamento e o intervalo de tempo do gotejamento sejam controlados precisamente |
| Corrente da tensão do teste | 500 ~ 10kV (ajustável) (indicação digital); 5 ~ 60mA (binning pode ser ajustado), procuram um caminho mais curto atual até 100mA; (indicação digital); |
| Impedância atual do controle | 60, 50, 30, 15KΩ ou o grupo de acordo com exigências reais, conseguem as exigências da corrente secundária 10, 22, 33 e 40mA do teste comutando |
| Resistor limitador de corrente secundário | 15KΩ ou grupo de acordo com exigências reais do circuito |
| Elétrodo do teste |
2 pares, respectivamente, são elétrodos de aço inoxidável burrless lisos 0.15mm grossos, 12.7×25.4, ângulo de 160°; E × 45mm do elétrodo Φ2.4 da haste do tungstênio, com a linha central e o ângulo da cabeça de 30 °; |
| A força do elétrodo na amostra | 50g±5g. |
| Número de gotas | 1-9999 (a indicação digital, pode ser pré-ajustada) |
| Velocidade do vento do teste | 0.2m/s (padrão novo) |
| Gota de pressão | 1.0A 0.1A (erro); 100mA ±8% (correto) |
| Seguindo o julgamento |
Critério A: Quando a corrente através da amostra no laço de alta pressão excede 60 miliampères, alcança o valor-limite. O dispositivo da sobrecarga cortou o poder neste tempo. Critério B: Quando a marca alcança a marca na superfície da amostra em 25 milímetros do elétrodo mais baixo, o valor-limite está alcançado. |
| Dimensões | Altura 1000mm da profundidade 500mm x da largura 600mm x, ø 100mm do diâmetro de furo da exaustão |
| Configuração | Recomenda-se escolher o dispositivo de peso eletrônico |
| Acessórios | Calibre da profundidade: A precisão do calibre da profundidade é ±0.01mm, e a ponta da ponta de prova é um hemisfério com um raio de 0.25mm. |
