| Lugar de origem: | China continental |
|---|---|
| Marca: | KINGPO |
| Certificação: | calibration certificates |
| Quantidade de ordem mínima: | 1 |
| Preço: | To be quoted |
| Detalhes da embalagem: | bloco da caixa da segurança ou caixa da madeira compensada. |
| Tempo de entrega: | 20 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 10 grupos pelo mês |
| Padrão: | IEC 60112 | Material do elétrodo: | Platina |
|---|---|---|---|

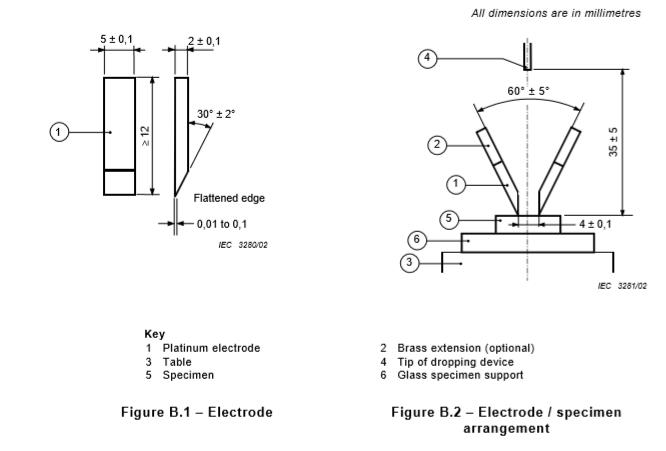

| Especificação do elétrodo: | 5mm*2mm | Afastamento do elétrodo: | 4±0.1mm |
| Pressão do elétrodo: | 1±0.05 N | Ângulo do elétrodo: | 60° |
| Realçar: | Verificador do índice de seguimento comparativo do IEC 60112,Equipamento de teste elétrico do IEC 60112,Verificador do índice de seguimento comparativo da platina |
||

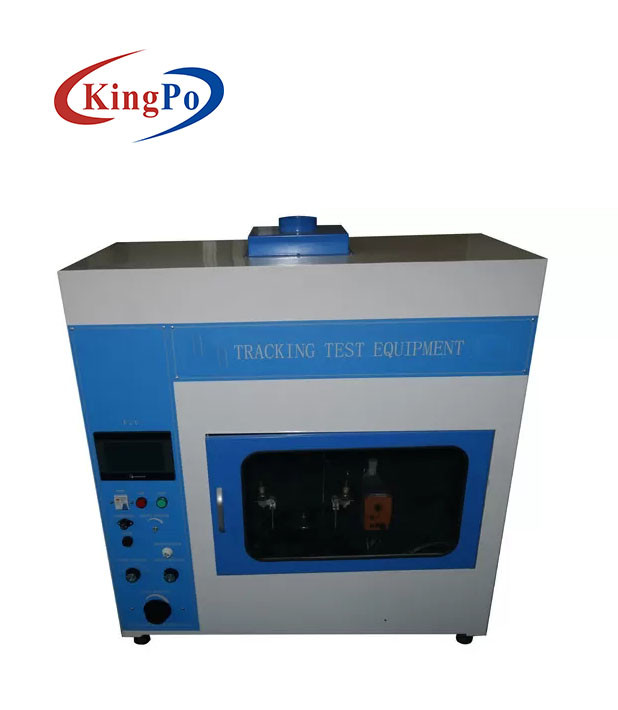

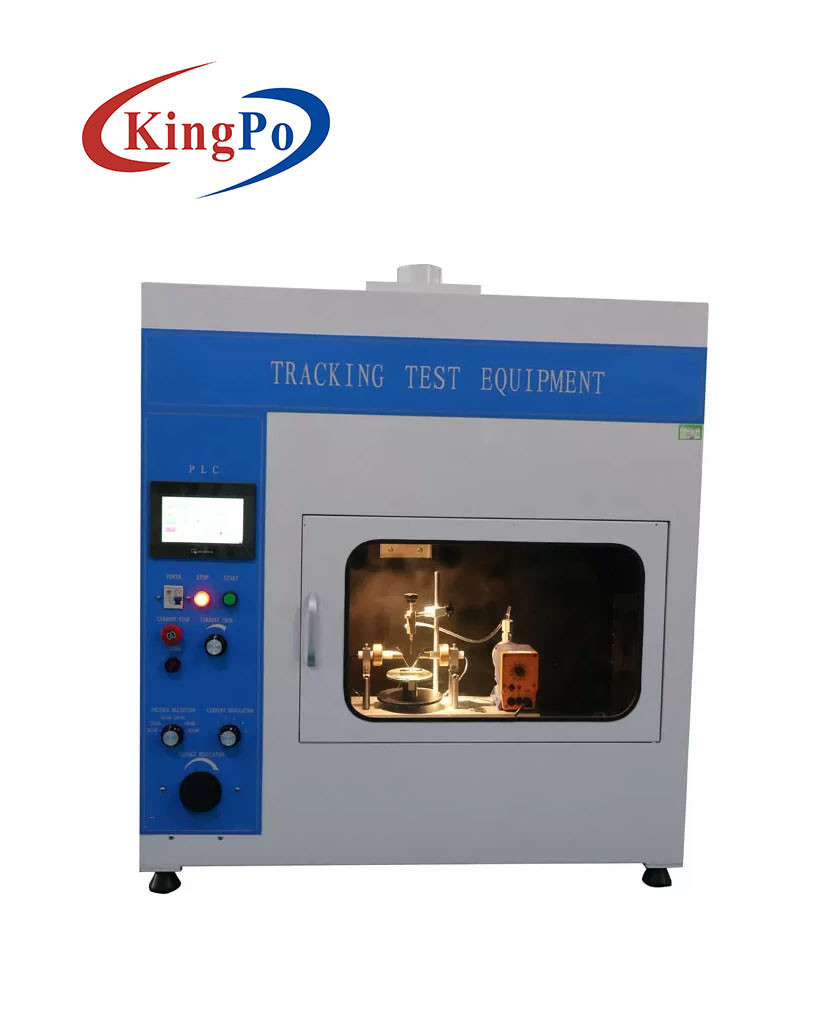

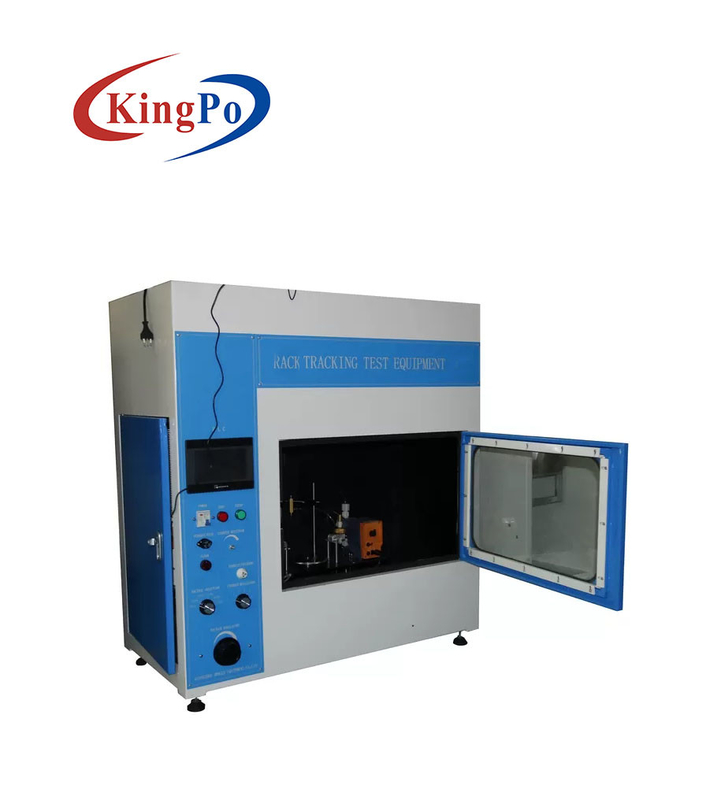

Verificador do índice de seguimento comparativo do IEC 60112 para o material de isolamento
Resistência de teste de seguimento da câmara do teste do índice do IEC 60112 ao desempenho de seguimento do material de isolamento elétrico contínuo
Introdução de produto
A máquina do teste é projetada e fabricada de acordo com as exigências dos padrões relevantes, tais como IEC 60112, IEC60695 e etc. É usada para a determinação da resistência relativa ao desempenho de seguimento que material de isolamento elétrico contínuo sob a ação de um campo elétrico, quando a superfície exposta para molhar a contenção de impurezas.
Se os produtos elétricos afetados pela umidade e as impurezas ambientais, escapamento podem ser causados na isolação entre as peças vivas da polaridade diferente ou as peças vivas e metal aterrado, o arco gerado causará procurar um caminho mais curto ou erosão elétrica devendo descarregar-se, mesmo fogo da causa. O teste de seguimento é um teste destrutivo ao material de isolamento que simula a situação acima, para medir e avaliar a resistência relativa ao seguimento quando o isolador está no efeito de elétrico e em impurezas na água-contenção.
Este equipamento adota sistema de controlo avançado do PLC, o dispositivo de funcionamento humanizado tela táctil do botão, os materiais de alta qualidade e a tecnologia profissional, que fazem próprios têm a qualidade excelente, desempenho estável e durável e aparência bonita. Além, o dispositivo de sincronismo automático do gotejamento, a exposição exata do sensor da pressão do elétrodo, a operação simples e a precisão alta melhoram a eficiência do teste e fazer nosso equipamento toma uma posição principal em produtos similares.
Parâmetros técnicos
|
Dispositivo de sincronismo |
Definição 9999X0.1S |
|
Intervalo do gotejamento |
Ajustável |
|
|
Material do elétrodo |
Platina |
A altura do gotejamento |
30~40mm |
||
|
Especificações do elétrodo |
5mm*2mm |
Atraso do gotejamento |
0.2S (tempo aberto da válvula de solenoide) |
||
|
Afastamento do elétrodo |
4±0.1mm |
Tamanho do gotejamento |
45 ~ 50 gotas/cm3 |
||
|
Pressão do elétrodo |
1±0.05 N |
Circuito elétrico do atraso |
2 ± 0.1S (em 0.5A) |
||
|
Ângulo do elétrodo |
60° |
Escala da tensão do teste |
0~600V Precisão: 1,5% |
||
|
Procurar um caminho mais curto a queda de tensão |
8% MAX |
Parâmetros elétricos |
1.5KW/220VAC/50Hz |
||
|
Procurar um caminho mais curto atual |
precisão 1±0.1A: 1% |
Volume de funcionamento |
> ³ de 0,5 M |
||
|
Exigências ambientais |
0 ~ 40 ℃/humidade relativa do ≤ 80% |
|
|||
|
Padrões |
IEC60112, UL746A, IEC60695, ASTMD3638. |
|
|||
Teste normal

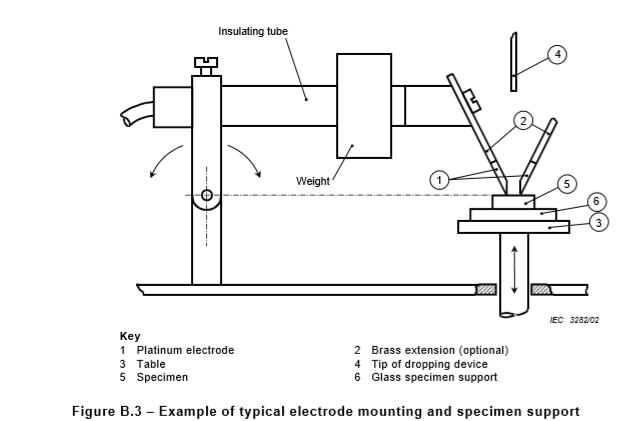

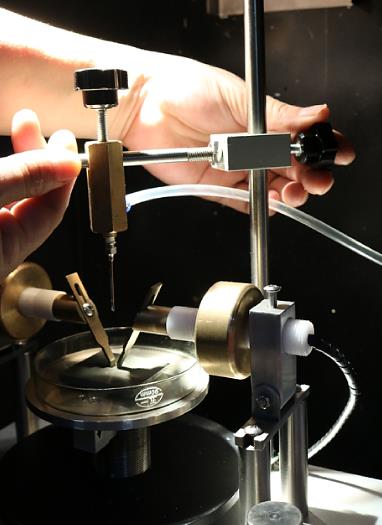

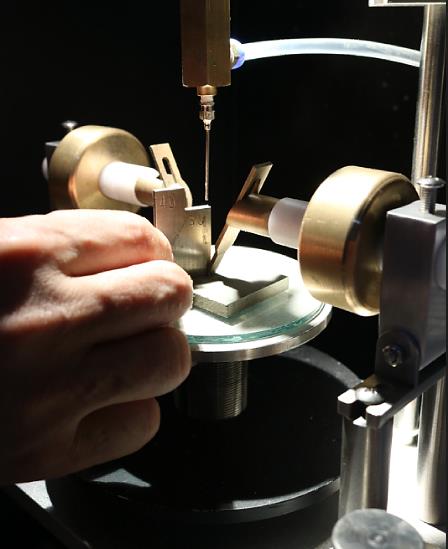

1. Instale o elétrodo e a amostra corretamente, e ajuste bem a velocidade do vento da exaustão.
2. Ajuste os seguintes parâmetros:
O valor de ajuste sugerido do A. [ajuste de gotejamento do tempo do intervalo] (25S), é ajustável concordando a condição real.
O valor de ajuste sugerido do B. [ajuste de gotejamento do tempo] (5S), é ajustável concordando a condição real.
Valor de ajuste sugerido do C. [ajuste de quantidade] (50 gotas ou 100 gotas), deve ser ajustado concordar exigências padrão.
O valor de ajuste sugerido do D. [ajuste do tempo de atraso da conclusão] (25S), deve ser ajustado concordar exigências padrão.
O E. [ajuste da sobrecarga] opta pelo valor de ajuste (0.5A)
O F. [ajuste do tempo de atraso da sobrecarga] opta pelo valor de ajuste (2S)
3. Feche a janela de observação de modo que o interruptor da porta seja fechado
4. Pressione o botão [do começo] para começar o teste
A. Se o atual <0>
B. Se o ≥0.5A atual, o teste será parado após 2 atrasos dos segundos, o sistema alarmar-se-á e [os flashes do alarme da sobrecarga], botão da imprensa [restauração] a desânimo o alarme.
5. Grave os parâmetros relevantes do teste exigiu.
6. Depois que o teste é terminado, o exaustor começa automaticamente (precisa de ser fechado manualmente).
7. Pressione o botão [restaurado] para cancelar os valores de indicação.
7. Gire [Voltage Regulation], [regulamento atual] e [Minitrim atual] à mais baixa posição. Desligue o exaustor.
8. Limpo e seco o apoio de vidro do espécime e para preparar-se para o teste seguinte.
Atenção
O poder de entrada desta máquina: 1.5KW, 220V, 50Hz, uma fonte de alimentação fundamentado deve ser conectado com esta máquina.
Não abra a janela de observação durante o teste para impedir choque elétrico
Depois que o teste é terminado, o exaustor deve ser aberto e a câmara do teste deve ser limpada
Quando o líquido é adicionado, desligue o fã para impedir que a solução espirre.
A velocidade do fã é ajustável, ajusta por favor a velocidade do vento de acordo com padrões diferentes.
O recipiente com cuidado é colocado e inclinado para impedir a corrosão ou a falha elétrica.
Limpe o sistema de gotejamento regularmente e mantenha a linha de gotejamento lisa.
O elétrodo de platina é caro e vulnerável, pague por favor a atenção.
O elétrodo deve ser re-grinded, remedido se é corroído (os elétrodos são as peças vestindo que não são cobertas pela garantia).
