| Lugar de origem: | China |
|---|---|
| Marca: | KingPo |
| Certificação: | ISO 17025 Calibration certificate |
| Quantidade de ordem mínima: | 1 |
| Preço: | To be quoted |
| Detalhes da embalagem: | caixa de segurança |
| Tempo de entrega: | 20~25 dias de trabalho |
| Termos de pagamento: | 100% TT adiantado |
| Habilidade da fonte: | 3~5 unidades pelo mês |
| Padrão: | Figura 8 do IEC 60560 | Tamanho: | 105 x 267 X220 W *D*H milímetro |
|---|---|---|---|
| capacitor C1: | 100NF | capacitor C2: | 68 N-F a 150 N-F |
| indução L1: | 3 mH | lâmpada incandescente P: | 60 W |
| Destacar: | Equipamento de teste da luz do diodo emissor de luz do IEC 60560,equipamento de testes da luz do diodo emissor de luz 100nF,equipamento de teste do IEC 60W |
||

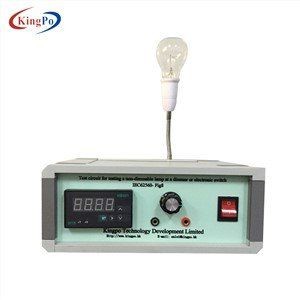

Figura 8 equipamento do IEC 60560 de teste da luz do diodo emissor de luz para a lâmpada de Non-Dimmable
Figura 8 equipamento do IEC 60560 de teste
IEC62560-1 figura 8 circuito do teste para a lâmpada de Non-Dimmable no redutor ou no interruptor eletrônico
1. Uso
Aplicar lâmpadas auto-estabilizadas non-dimmable em um redutor ou em um interruptor eletrônico deve ser testado como um exemplo possível da operação anormal.
2. Padrões de referência
IEC60560-Fig8
3. Parâmetros técnicos
|
Dimensão interna |
105 x 267 X220 W *D*H milímetro |
|
2 |
potenciômetro R1 |
|
3 |
resistor R |
|
4 |
TRIAC BTA16/700 |
|
5 |
Diac DB3 |
|
6 |
capacitor C1 = 100 N-F |
|
7 |
capacitor C2 = 68 N-F a 150 N-F |
|
8 |
indução L1 = 3 mH |
|
9 |
carga básica, lâmpada incandescente P = 60 W |
|
11 |
Mim r.m.s. Amperímetro |
|
Poder de entrada do amperímetro |
C.A. 220V 50Hz |
procedimento 4.Test:
Determine o ajuste R1 e S1 em que o máximo mim r.m.s. ocorre.
O teste nesta situação, e se a lâmpada falha passivamente dentro do minuto 60, repete o teste em 10% um mais baixo I r.m.s. O mais baixo mim r.m.s. será ajustado no sentido de diminuição da resistência do potenciômetro.
