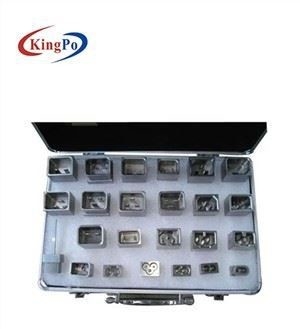

IEC 60320 calibres de 1 teste para verificar a permutabilidade dos tamanhos do acoplador

Não.

Artigo

Figura não.

QTY.

Observação

1

C1 VÃO calibre

Figura 2

1

Verifique o conector

2

C5 VÃO calibre

Figura 4

1

Verifique o conector

3

C7 VÃO calibre

Figura 5

1

Verifique o conector

4

C7 VÃO o calibre A

Figura 5A

1

Verifique o lado do conector na linha

5

Calibre de C1 NOT-GO

Figura 6

1

Verifique o conector

6

C1, C5, calibre de C7 NOT-GO

Figura 7

1

Verifique o conector de 2 tomadas

7

C1, calibre de C7 NOT-GO

Figura 8

1

Verifique o conector de 3 tomadas

8

C8, C8A, C8B VÃO calibre

Figura 9

1

Verifique a entrada do dispositivo

9

C9 VÃO calibre

Figura 9A

1

Verifique o conector

10

Calibre de C9 NOT-GO

Figura 9B

1

Verifique o conector

11

C10 VÃO calibre

Figura 9C

1

Verifique a entrada do dispositivo

12

C13 VÃO calibre

Figura 9F

1

Verifique o conector

13

C13, calibre do C17 NOT-GO

Figura 9G

1

Verifique o conector

14

C14, C16A, C18 VÃO calibre

Figura 9H

1

Verifique a entrada do dispositivo

15

C15 VÃO calibre

Figura 9J

1

Verifique o conector

16

O C17 VAI calibre

Figura 9K

1

Verifique o conector

17

C19 VÃO calibre

Figura 9L

1

Verifique o conector

18

C20, C24 VÃO calibre

Figura 9M

1

Verifique a entrada do dispositivo

19

C21 VÃO calibre

Figura 9N

1

Verifique o conector

20

C22 VÃO calibre

Figura 9P

19

Verifique a entrada do dispositivo

21

C23 VÃO calibre

Figura 9Q

Verifique o conector

22

C13, C15, calibre do C17 NOT-GO

Figura 9R

1

Verifique o conector

23

C15A VÃO calibre

Figura 9S

1

Verifique o conector

24

C16A VÃO calibre

Figura 9T

1

Verifique a entrada do dispositivo
