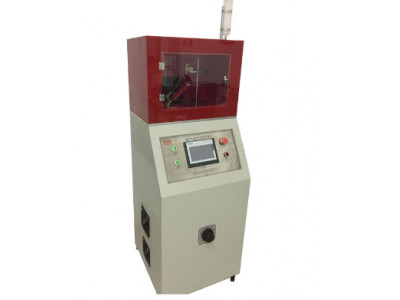

Verificador de seguimento de alta tensão do índice com controle do tela táctil do PLC

Informação Básica
Marca: KINGPO
Quantidade de ordem mínima: 1
Informação detalhada
Método de controle: Controle do tela táctil do PLC Velocidade do vento do teste: 0.2m/s (padrão novo)
Gota de pressão: 1.0A 0.1A (erro); 100mA ±8% (correto) Dimensões: Altura 1000mm da profundidade 500mm x da largura 600mm x
Realçar:

Verificador de seguimento de alta tensão do índice

,

IEC60587 que segue instrumentos do teste do índice

,

D2303 que segue o verificador do índice


Descrição de produto

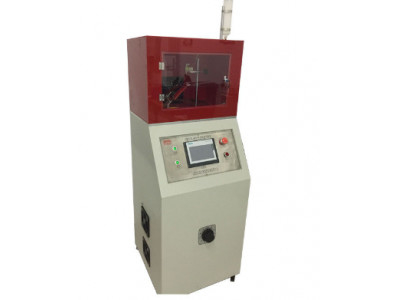

Verificador de seguimento de alta tensão do índice com controle do tela táctil do PLC



Projeto integrado controle de seguimento de alta tensão do tela táctil do Plc do verificador IEC60587-1984



Padrão: IEC60587-1984 e D2303.



Aplicação:

Sob a influência da umidade e das impurezas em produtos elétricos, entre as peças vivas da polaridade diferente ou entre as peças vivas e o metal aterrando pode causar o escapamento na isolação. O arco gerado pode causar elétrico procura um caminho mais curto ou descarga elétrica devido à descarga. A perda ou mesmo o fogo causam um fogo. O escapamento que segue o teste é um teste destrutivo executado no material de isolamento para simular as circunstâncias acima, e é usado para medir e avaliar a resistência relativa da dispersão do isolador sob a ação do campo elétrico e da água da impureza na tensão especificada.



Amostra do teste

Materiais e produtos elétricos contínuos de isolação para produtos e aparelhos eletrodomésticos eletrônicos, como: soquetes de relé, tampas de interruptor da comutação, contatores, etc.



Característica

O verificador consiste em uma parte experimental e em uma peça de controle com um projeto integrado para facilitar a instalação e a comissão no local. Escudo da situação de teste e peças estruturais feitos de SUS304 de aço inoxidável ou de bronze; cabeça SUS304 de aço inoxidável, resistência do elétrodo de corrosão de alta temperatura; sistema de controlo exato, estável e seguro da contagem da gota.



Parâmetros

Método de controle

Controle do tela táctil do PLC

Material do elétrodo

Usando os elétrodos superiores e mais baixos, uma tensão alterna de 2,5 quilovolts a 10 quilovolts foram aplicados.

Quando procurar um caminho mais curto a corrente do escapamento é igual a ou maior do que 60mA no circuito do teste, o momento está mantido por 2 segundos.

A ação do relé, eliminou a corrente, indicando que a amostra falhou

Dispositivo deixando cair

A constante de tempo do dispositivo do gotejamento é ajustável de modo que o volume do gotejamento e o intervalo de tempo do gotejamento sejam controlados precisamente

Corrente da tensão do teste

500 ~ 10kV (ajustável) (indicação digital); 5 ~ 60mA (binning pode ser ajustado), procuram um caminho mais curto atual até 100mA; (indicação digital);

Impedância atual do controle

60, 50, 30, 15KΩ ou o grupo de acordo com exigências reais, conseguem as exigências da corrente secundária 10, 22, 33 e 40mA do teste comutando

Resistor limitador de corrente secundário

15KΩ ou grupo de acordo com exigências reais do circuito

Elétrodo do teste

2 pares, respectivamente, são elétrodos de aço inoxidável burrless lisos 0.15mm grossos, 12.7×25.4, ângulo de 160°;

E × 45mm do elétrodo Φ2.4 da haste do tungstênio, com a linha central e o ângulo da cabeça de 30 °;

A força do elétrodo na amostra

50g±5g.

Número de gotas

1-9999 (a indicação digital, pode ser pré-ajustada)

Velocidade do vento do teste

0.2m/s (padrão novo)

Gota de pressão

1.0A 0.1A (erro); 100mA ±8% (correto)

Seguindo o julgamento

Critério A: Quando a corrente através da amostra no laço de alta pressão excede 60 miliampères, alcança o valor-limite.

O dispositivo da sobrecarga cortou o poder neste tempo.

Critério B: Quando a marca alcança a marca na superfície da amostra em 25 milímetros do elétrodo mais baixo, o valor-limite está alcançado.

Dimensões

Altura 1000mm da profundidade 500mm x da largura 600mm x, ø 100mm do diâmetro de furo da exaustão

Configuração

Recomenda-se escolher o dispositivo de peso eletrônico

Acessórios

Calibre da profundidade: A precisão do calibre da profundidade é ±0.01mm, e a ponta da ponta de prova é um hemisfério com um raio de 0.25mm.
