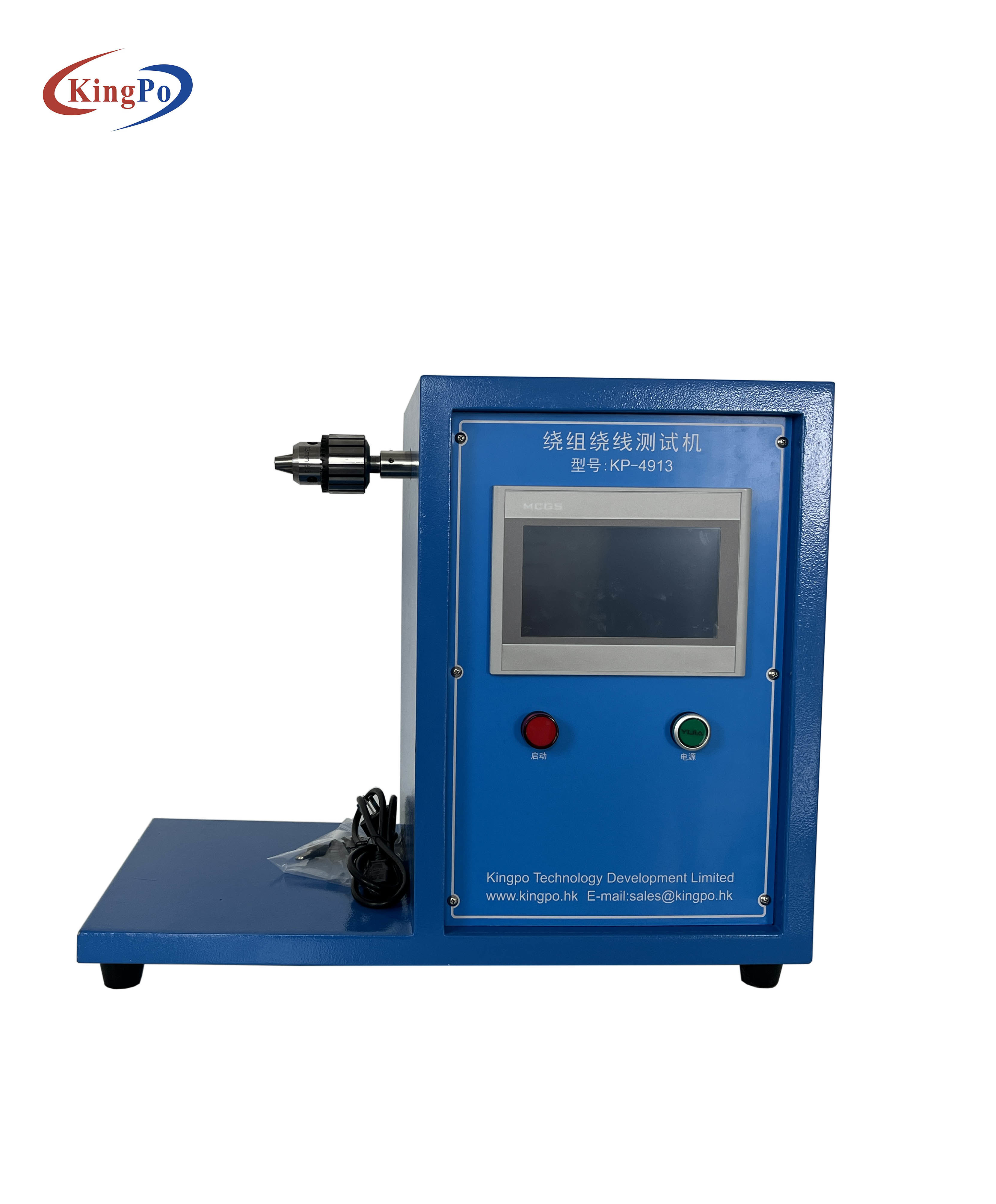

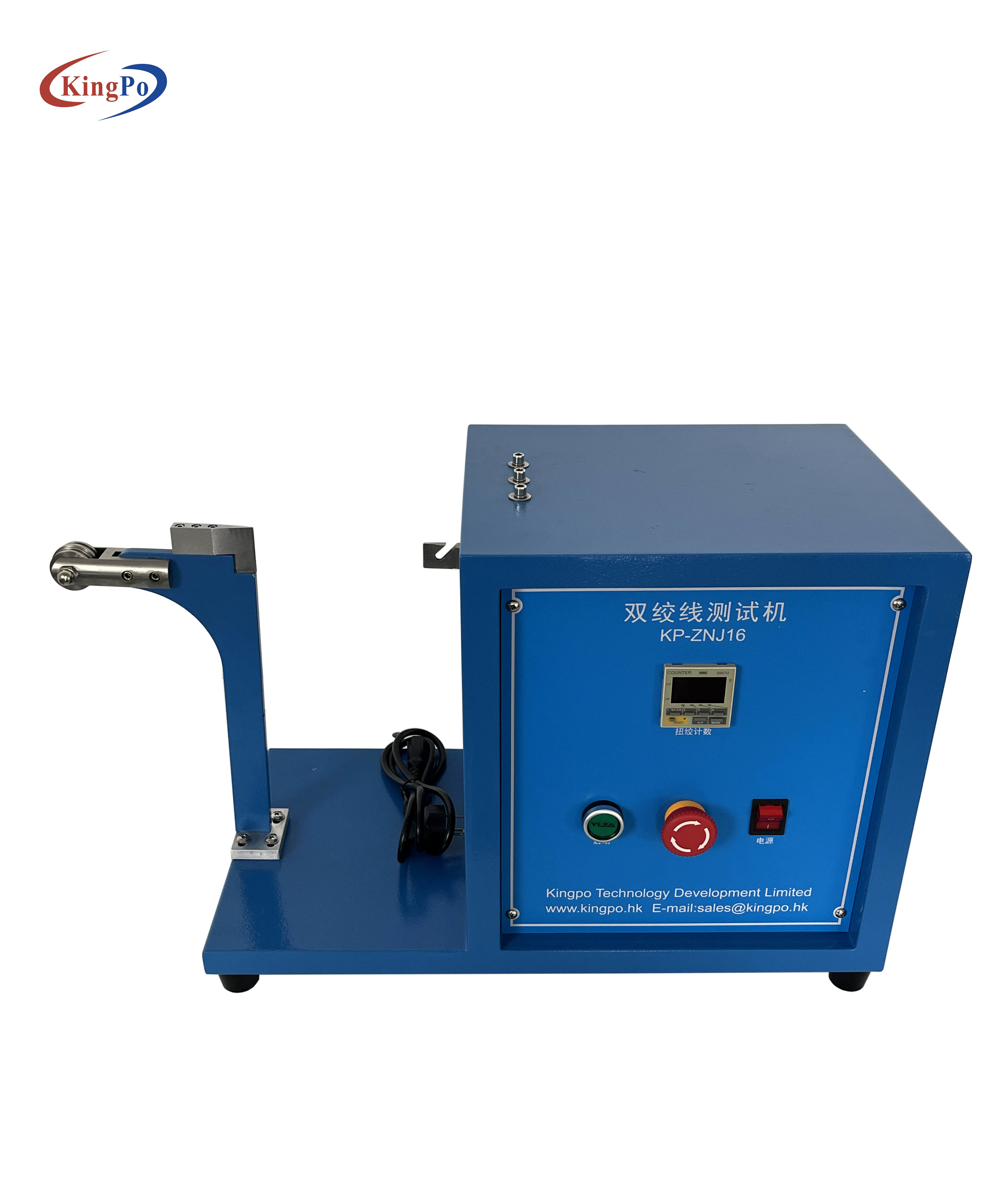

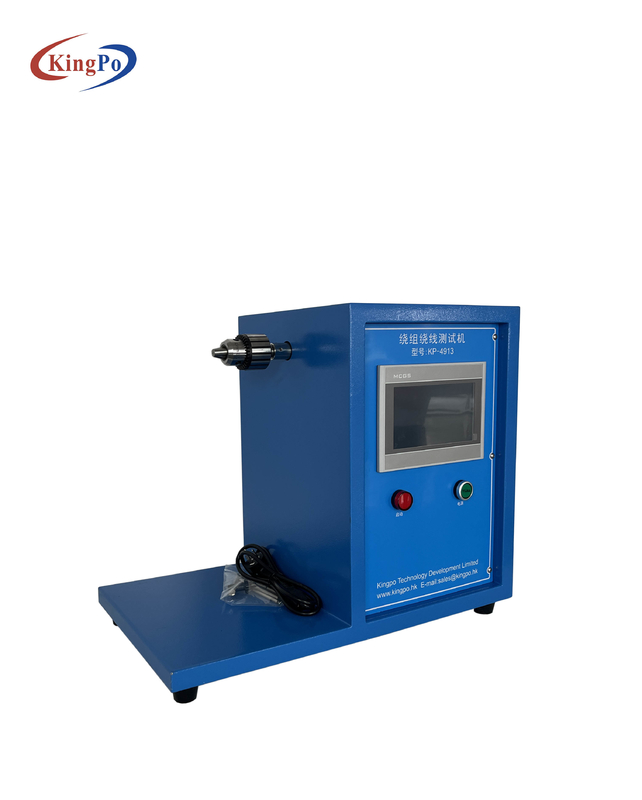

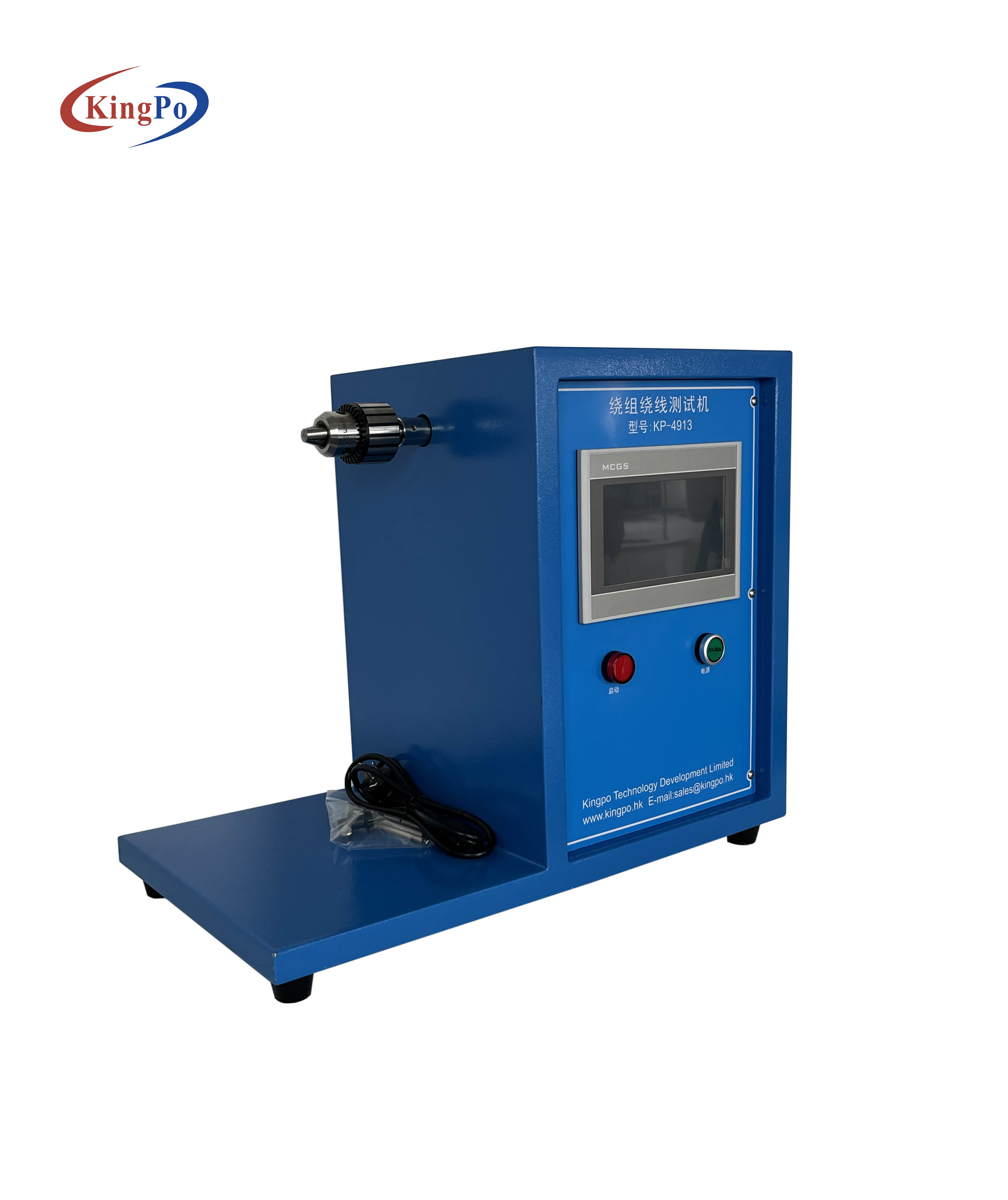

Equipamento auxiliar de torção dobro do verificador da tensão de divisão do verificador do IEC 60851-5

1.Overview

A máquina de torção automática é baseada em GB/T4074.5-2008, padrões do IEC 60851-5 e o projeto de um equipamento auxiliar do verificador da tensão de divisão, a máquina de torção é utilização principal como um verificador da tensão de divisão - torcer o método da preparação da amostra do teste, escala do uso: Ф (0,1 ~ 2,5) milímetros.

A máquina de torção é utilização principal como um verificador da tensão de divisão - torcer a preparação da amostra do teste do método, o uso da escala: Ф (0,1 ~ 2,5) milímetros.

parâmetros 2.technical

2,1 torcendo a escala: Ф (0,1 ~ 2,5) milímetros;

2,2 torcendo a velocidade: 100±10r/min;

2,3 indicação digital: 0 ~ 9999;

2,4 tensão de fonte de alimentação: 220V±10%, 50Hz;

2,5 peso da carga: 0.85N, 1.7N, 3.4N, 7N, 13.5N, 27N, 54N, 108N.

2,6 dimensões totais: W×D×H 650×280×370mm;

2,7 peso de rede aproximadamente: 25kg

princípio 3.working

Esta máquina de torção é arrastada diretamente por um motor síncrono de baixa velocidade de ímã permanente da C.A., a cabeça de torção engancha uma extremidade do espécime para girar em 100r/mm, e a outra extremidade do espécime gerencie em 100r/mm. rotação da velocidade de 100r/mm, a outra extremidade pela separação oblíqua do bloco, e então através da roda do guia após os dois pesos de suspensão da fusão da cabeça de fio, de modo que o espécime para formar uma torção. Quando o número de torcido para alcançar o número pré-ajustado, torcendo a torção da parada da máquina automaticamente.
