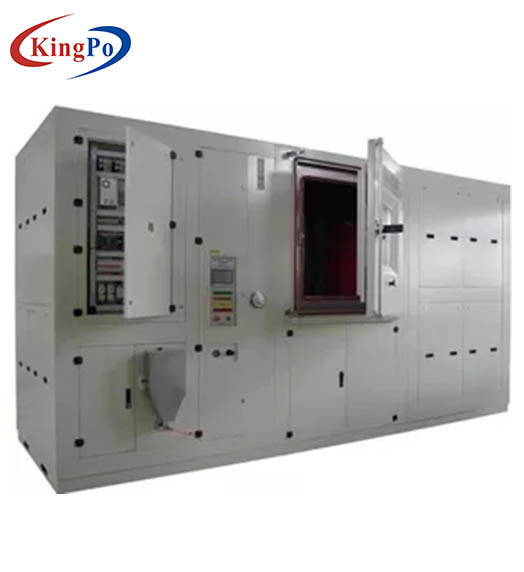

tipo horizontal de sopro da câmara do teste da areia e da poeira de 150um 850um

Finalidade

Procedimento da areia (≤ 850um do diâmetro da areia do ≤ 150um). Este teste é executado para ajudar a avaliar a capacidade do equipamento para resistir os efeitos da poeira que podem obstruir aberturas, para penetrar em quebras, em fendas, em rolamentos, e em junções, e para avaliar a eficácia dos filtros

Padrões de referência

MIL-STD-810G.

Princípios de projeto

Sua estrutura é um funil, um furo de coleta para a poeira na parte inferior, no lado direito deste furo é equipada com uma entrada da sução do fã de circulação da turbina. Envie a poeira bombeada na parte inferior da câmara interna e então ao lado esquerdo e vá para cima; funda a poeira na câmara do teste do lado esquerdo; a poeira deve ser fundida rightwards em um sentido horizontal e então começar a circulação.

Parâmetros modelo e técnicos

1, modelo: KP-SCJB1000

2, tamanho do estúdio (milímetro): 1000 * 1000 * 1000 (altura do × da largura do × da profundidade)

3, tamanho da seção do canal: × 1000 1000mm (× de W H)

4, dimensionam (milímetro): 7000X5000X2500 (altura do × da largura do × da profundidade)

5, estrutura: tipo horizontal

6, velocidade do vento 0,1 ~ 30m/s; escala ajustável

7, concentração de sopro da areia: 1.1g/m3 ± 0.25/m3 ~ 100g/m3 ± 0,5 /m3; 100g/m3 /d (contendo o sensor da concentração da areia e de poeira)

composição de 8, de areia e de poeira: Se há não outras disposições claras, grande areia com areia de quartzo (composição do silicone mais de 95% em por peso).

9, diâmetro da areia: ≤ 850um do diâmetro da areia do ≤ 150um;

10, sistema de coleta: o sistema pode automaticamente recolher a areia de queda, e entra na caixa para continuar o ciclo.

11, selo da caixa: nenhum escapamento da poeira durante a operação, você pode bem proteger o ambiente circunvizinho da poluição.

A empresa é situada dentro:

12, material: 304 de aço inoxidável

A empresa é situada dentro:

13, porta da caixa: único-asa inteiramente aberta (× 1300 1300mm), com selo e as fechaduras da porta dobro da borracha de silicone.

14, janela de observação (400 × 600mm) com um aquecimento da película protetora.

15, sistema automático da limpeza do vácuo.

16, sistema de simulação da velocidade do vento: Fã centrífugo de alta potência para produzir o forte vento, e para ajustar automaticamente a velocidade do vento através do inversor.

17, tabela de gerencio (diâmetro 800mm) a 1 rev/rotação anti-horário do minuto, para fornecer alguns entalhes no espécime a ser fixado. Eixo do motor da tabela giratória selado pelo anel-O.

18, coletores (funil-dados forma) na parte mais inferior do espaço do teste.

19, o compressor de ar através da válvula pneumática na máquina para controlar a purificação do interruptor e do ar.

20,50 quilogramas da areia para a operação normal por 5 anos

21, peso do equipamento: sobre 3000Kg

22, funções de controle da caixa: temperatura Célsio, humidade relativa, velocidade do vento m/s, densidade g/m3 da areia

23, descrição da configuração

24, sistema de controlo do PC incluem: Lenovo 1 Taiwan (configuração do mercado do grosso da população), e porta de série RS232

25, funções de controle do PC incluem:

Controle de feedback automático: ajuste automático do controle de feedback da velocidade do vento.

Proteção da segurança

1, dispositivo de proteção aterrando seguro e seguro;

2, tensão de fonte de alimentação, escapamento e falta da proteção da fase;

3, proteção de temperatura excessiva do estúdio independente;

4, proteção da sobrecarga do compressor;

5, calefator procuram um caminho mais curto/proteções da sobrecarga;

6, proteção da sobrecarga do motor de ventilador;

7, quando o sistema detecta um dispositivo protetor são ativados, automaticamente sem energia e alarme.

Condições da operação

1, local: o rés do chão, bem ventilado. Nenhuma vibração forte em torno do dispositivo, campo eletromagnético não forte. Nenhumas substâncias e poeira inflamáveis, explosivas, corrosivas em torno do equipamento. Capacidade de rolamento à terra: não menos do que 800kg/㎡. Em torno do equipamento reservado para o espaço da operação e manutenção de aproximadamente 1500mm.

2, ambiente de trabalho: temperatura: ℃ 5 ~ ℃ 35; humidade relativa: ≤ 85%; pressão: 86kPa ~ 106kPa;

3, condições da fonte de alimentação: poder da instalação: 125kW, equipado com o equipamento independente do interruptor do ar; tensão de fonte: ± 10% de 380 V/50Hz/3ph + N + G; aterrando a resistência: ≤ 4Ω.

4, água refrigerando de circulação: pressão 2 ~ 4bar, ℃ do ≤ 30 da temperatura, ³ dos 10m do ≥ do fluxo/H.

5, ar comprimido: pressão 6 ~ 8bar, condensação o ℃ do ponto ≤-10, ³ do ≥ 40m do caudal/H.
