Câmaras do teste ambiental de HH54P 220V para a resistência da poeira da areia

Parâmetros modelo e técnicos

Modelo: KP-SC6K1000-CS

Tamanho do estúdio (milímetro): 1000 * 1000 * 1000 (altura do × da largura do × da profundidade)

Tamanhos externos (milímetro): 3000X7000X2200 (altura da largura X da profundidade X)

Estrutura e material

Princípios de projeto

um projeto afilado do funil, a parte inferior é porto da coleção de poeira, no porto da coleção de poeira (direito) para instalar o porto de alta pressão da sução do fã de fluxo axial da turbina, a poeira cairá do porto de enchimento da poeira ao ventilador de alta pressão por ar comprimido, a poeira é fundida na caixa interna pela velocidade do vento alta, e no vento que o passado dos sopros é circulado para trás do canal de ar para começar repetidas vezes o ciclo. Caixa de armazenamento da poeira com aquecimento e função de secagem.

Material

1. Material interno: sus304 de aço inoxidável

2. Material exterior: de aço inoxidável

3. Porta da câmara com uma grande janela de observação

4. Projeto original do canal, para assegurar a concentração de fluxo laminar

5. Estrutura básica: caixa desopro da poeira, câmara, porto da coleção de poeira, caixa da poeira, canal de ar de circulação, sistema do vácuo, tanque de armazenamento da poeira, válvula de fluxo, sistema de aquecimento, aleta do recuo, carrossel da amostra, tela protetora, medidor da concentração de volta à poeira e outros componentes.

Parâmetros técnicos

1. Areia fina: >150um

2. Areia grosseira: <890um

3. Dentro da caixa e da tubulação, a concentração de poeira é o ± 1 do ³ de 10G/m

4. Velocidade do fluxo de ar: ± 1,5 de 18m/s (ajustável)

5. Dosagem do pó de quartzo: 6kg/³ de m (areia de quartzo de 70%, giz de 15%, caulim de 15%) largura de 6. canais: 800MM

Sistema de controlo

1. Sistema de controlo inteligente do PLC e do tela táctil (tipo de Teelong)

2. Sensor do teste PT100

3. Medidor da concentração da areia e de poeira

4. Anemômetro (à mão) para ajustar a velocidade do vento antes de testar.

5. Proteção de temperatura excessiva do instrumento

6. Proteção da perda da fase do poder

7. Interruptor do escapamento

8. Poder: AC380 V 50Hz

9. Porta: porta de vidro moderada

10. Bomba de vácuo 60-600L/H

11. Válvula de regulamento da pressão, bocal, regulador de pressão

Controlador: Adote o controlador programável (este controlador tem muitos tipos arbitrariamente de ajustar funções de controle como abaixo)

a. tempo de sopro da poeira (parada, sopro) h/m/s ajustável

b. Tempo de ciclo: ajustável

c. Tempo do teste do defeito: 0s ~ 999h99m99s ajustável

d. Poder sobre: fora - sobre - fora

Tamanho de malha do metal: diâmetro nominal de 50um, entrelinha entre 75um e substantivo 150um

Secador: fã centrífugo plástico

Nota: A câmara pode encontrar o padrão de ISO20653-6K, usado principalmente para aparelhos eletrodomésticos, dispositivos elétricos de baixa tensão, automotivos, exigências do teste do nível da proteção do escudo das peças da motocicleta. (com talco 5KG)

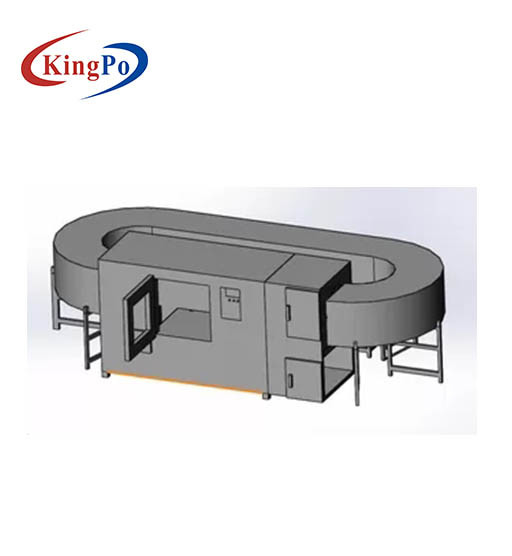

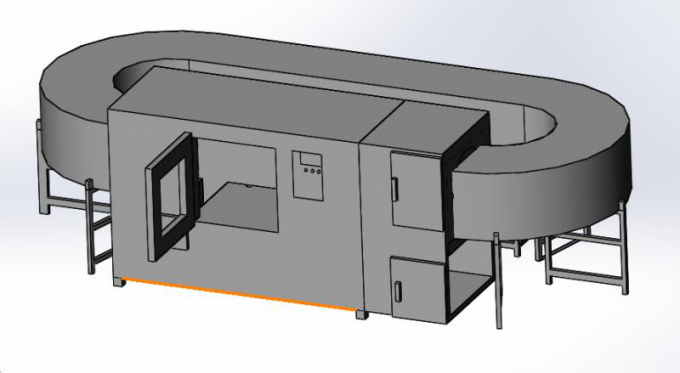

Rendições da referência

Estrutura interna

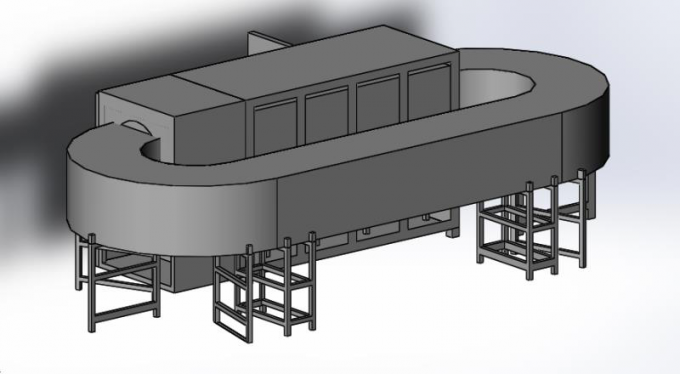

Sistema da poeira no verso

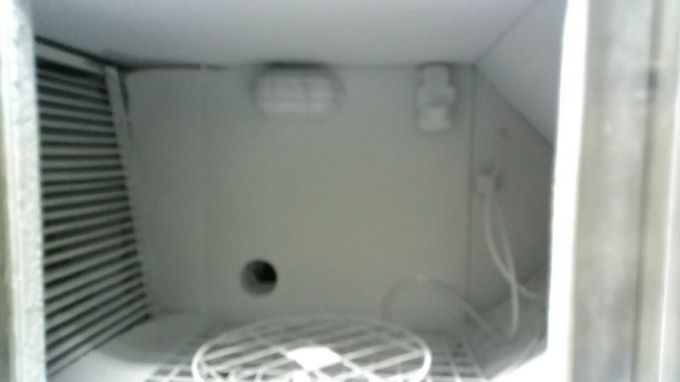

Estrutura interna

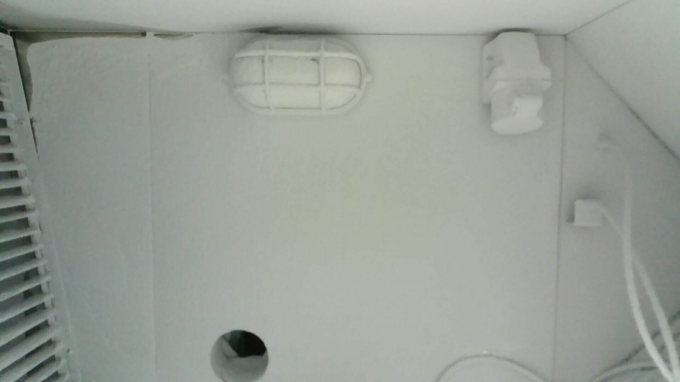

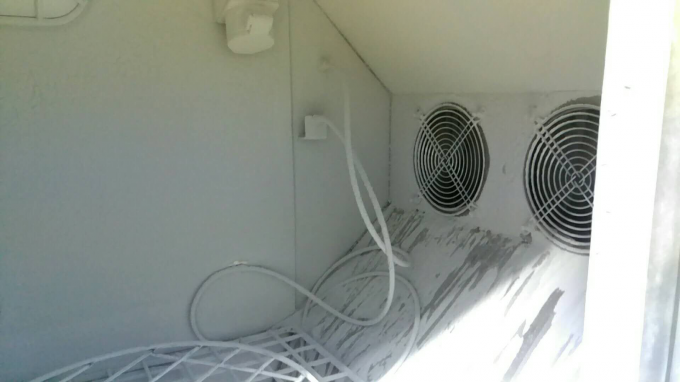

Iluminando-se e sistemas de teste e conexões vivos do vácuo

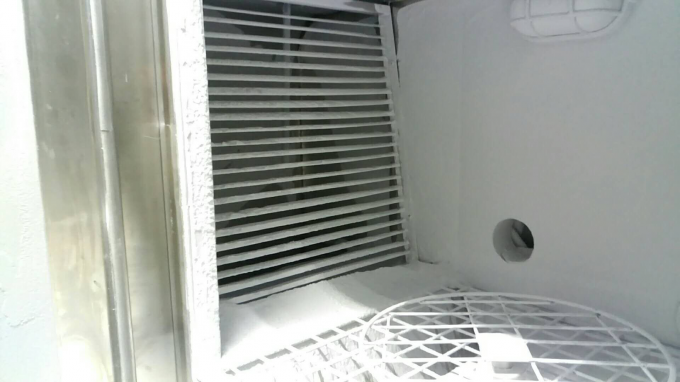

Porto e plataforma giratória do sopro da poeira
