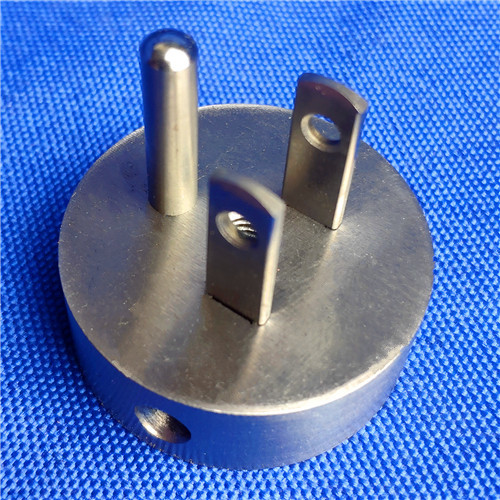

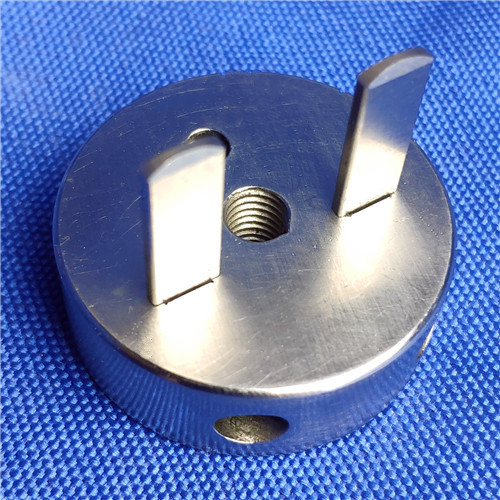

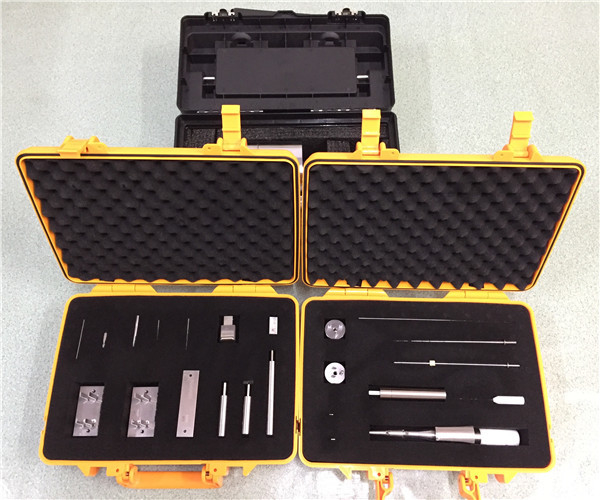

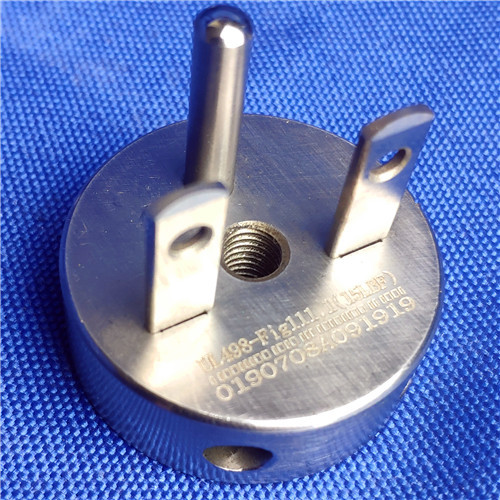

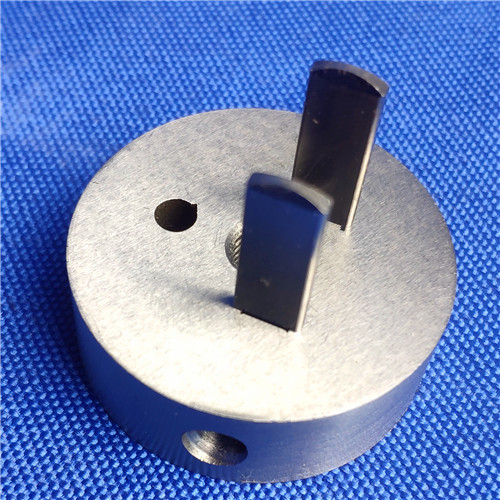

Calibre de teste UL498 a medir a tomada e o soquete padrão americanos

Versão velha

Versão nova

1

Ponta de prova eloquente com parada da Web

Figura 9,1

Figura 9,1

2

Ponta de prova

Figura 10,1

Figura 10,1

3

Ponta de prova lisa

Figura 31,1

Figura 31,1

4

Tomada da referência

Figura 69,1

Figura 74,1

5

Instrumento típico do teste

Figura 69,2

Figura 74,2

6

Lâminas impróprias do teste da inserção

Figura 94,1

Figure100.1

7

Tomada do teste

Figure105.1

Figure111.1

8

Lâmina do teste

Figure118.1

Figure111.2

9

Dispositivo elétrico do teste do receptáculo

Figure118.1

Figure124.1

10

Elimine a ferramenta

Figure118.3

Figure124.3

11

Ponte

Figure118.5

Figure124.5

12

Pino A do teste

Figure119.1

Figure125.1

13

Pino B do teste

Figure119.2

Figure125.2

14

pino da terra 57g

Figure119.3

Figure125.3

15

pino da terra 113g

Figure119.4

Figure125.4

16

Pino do teste de No.14AWG

Figure129.2

Figure136.2

17

Ponta de prova pequena do teste

Figure132.1

Figura 139,1

18

Figura 132,2

Figura 139,2

19

Pino aterrando padrão

Figura SD 5,1

Figura SD 5,1

20

Pino aterrando padrão

Figura SD 13,1

Figura SD13.1

21

Pino aterrando de tamanho grande

Figura SD13.2

Figura SD 13,2
