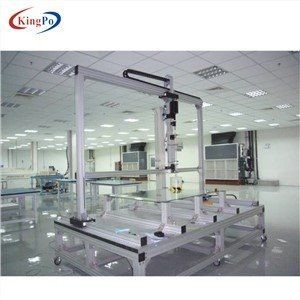

Os módulos fotovoltaicos saudam o padrão do equipamento IEC61215 do verificador do impacto

Os módulos IEC61215 fotovoltaicos saudam a câmara do teste ambiental de máquina de testes do impacto

Descrição

Padrões aplicáveis componentes da máquina de testes do impacto da saraiva: IEC61215, IEC61646, exigências UL1703 padrão

Finalidade: verifique a capacidade componente da resistência de impacto da saraiva, faça o hóquei é usado artificialmente simulando a saraiva, e com componente do impacto da velocidade constante, simulam o impacto do clima da saraiva em componentes.

Especificações técnicas:

1, o lançador

, Fonte de alimentação, ar comprimido

B, pressão: 6 ~ barra 8

C, hóquei em gelo: única carga manual

D, o comprimento do tambor: aproximadamente 940 milímetros

E, o tambor pode ser substituído

2, dispositivo de posicionamento móvel

, X distância do movimento da linha central: 2100 milímetros

B, distância móvel da linha central de Y: 1000 milímetros

C, posicionando uma precisão de 1 milímetro ou menos

D, a área de impacto de 2000 x 1000 milímetros

E, maneira do guia: trilho de guia importado de alta qualidade

F, conduzindo a maneira: servo motor importado + roda síncrono

J, modo de controle do posicionamento: Posicionamento automático do controle do PC

3, sistema de medição da velocidade e o princípio

A, com a determinação do hóquei em gelo através do sensor de medição da velocidade infravermelha, buscando o infravermelho era o tempo de interrupção t ao mesmo tempo, de acordo com V = S/t calcula a velocidade do voo

B, dispositivo de medição da velocidade com o sensor de velocidade infravermelho da elevada precisão

C, a precisão infravermelha do sensor da velocidade é +/- 5%

D, buscando a escala de velocidade 0 ~ 40 m/s

E, velocidade do hóquei em gelo: 23,0 m/s +/- 5%; 27,2 m/s +/- 5%; 30,7 m/s mais ou menos 5%

4, maneiras da preparação do hóquei e molde

A, será enchido com água após o molde do hóquei em gelo no congelador de refrigerador, após ser refrigerar de água do gelo, molde separado para remover o hóquei em gelo, colocou o apoio frio dos tanques de Yu Bingqiu.

B, morre deformação não fácil da expansão do material especial

C, diâmetro do lúmen 25 milímetros < 1="">

D, exatamente seis hóqueis em gelo; Com dois grupos de molde do hóquei em gelo

E, a tecnologia de processamento da cavidade de molde adota a máquina do controle numérico do CNC da elevada precisão

F, hóquei em gelo, diâmetro de 25 milímetros < 5="">

G, hóquei em gelo, peso 7,53 g < 5="">

H, refrigerador - ℃ 10
